PCB设计软件(DipTrace)v2.4.20 官方版

PCB设计软件(DipTrace)

大小：86.8M语言：中文 类别：机械电子系统：WinAll
简介|教程|评论(0)
版本：v2.4.20 官方版时间：2019-09-03

标签：

应用介绍

PCB设计软件(DipTrace)是一款高级的eda软件，它的页面简洁，功能强大，拥有四个功能超强的模块，各自具有不同的功能，用户跟据自己的需求任意选择。感兴趣的朋友不要错过了，欢迎下载使用。

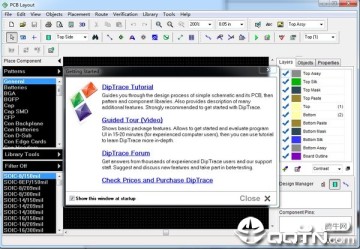

PCB设计软件(DipTrace)

功能介绍

PCB Layot具有高级自动布线和3D PCB预览的功能，Component 和 Pattern Editors 允许你设计自己的组件库。

主要功能包括：支持手工和自动布线PCB设计、支持创建逻辑示意图并能输出网表到PCB板、提供pattern编辑器、支持组件编辑。

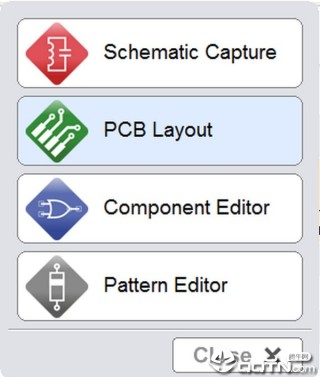

1、四个模块打包成一个高效率的工具

当下DipTrace是推出了，它明确，这是一个有能力的应用程序。它配备了多个模块，让你从头开始创建或打开一个董事会和完善现有项目。

DipTrace使您能够以设计的PCB所需的每一步，创建精确的图表，产生图案，甚至得出你需要为你的项目新的组件和符号。

2、全面的接口适用于任何人使用

DipTrace是不一定你所谓用户友好由于这样的事实，这是从CAD家庭应用程序，它是用于一组选定的人。

然而，这不应该，因为它会显示一个经典的找接口，是很容易理解的实践给出了几个小时的使用它的人望而却步。此外，如果你发现自己跌倒的东西，应用程序提供了详细的文档，以帮助您。

虽然每个模块的目的不同，一般的工具和工具栏的布局是相同的，这是因为DipTrace是建立以确保在整个设计过程的连续性，即使你切换应用程序“。

3、完整的PCB设计

从开始到结束，DipTrace使您能够绘制原理图，并确认是否有错误，将其转换成印刷电路板，从庞大的库中添加的部分，分配路线，覆铜，验证了整体设计，预览3D模型，并准备制造商文档。

4、创建使用直观的工具，印刷电路板

虽然我们还没有得到任何细节或功能的详细信息，这是你来发现，这是肯定地说，如果你正在寻找建立一个完整的PCB设计，DipTrace是合适的工具

软件特色

1、用户自定义键盘快捷键工具和对话框。

2、ODB + +（7版）制造业产出。

3、制造业产出-嘉宝X2。

4、DRC规则的细节（路由约束容易编辑）。

5、在所有模型列表中的三维模型的树视图，按类别排序（文件夹）。

6、大型设计的整体速度和内存优化。

7、优化的用户界面字体。

8、8143个新的组件。

9、三维的5694个新的阶跃模型。

更新日志

1、 DRC相同的净间隙检查(迹线追踪，SMD到焊盘，SMD到Via，SMD到SMD)。

2、改进了PCB布局中对象的高亮和选择(在默认模式下高亮显示了轨迹和脚印下的所有其他对象)。

3、长度匹配和曲折功能的抛光。

4、存储常见的阻焊剂膨胀并粘贴掩膜缩小项目文件。

5、在焊盘和过孔的自定义掩膜/粘贴设置中始终打开/焊接选项。

6、在组件和模式编辑器中旋转组和翻转组命令。

7、拾取和放置中的其他字段，用于BOM和拾取和放置的文本文件中的制表符分隔符。
