proteus8.6是一款闻名于世界的实用型单片机电路仿真软件,它的页面简洁,功能非常强大,能够广泛地应用于各类单片机电路仿真、单片机教学以及单片机应用开发等领域,有需要的朋友不要错过了,欢迎下载使用。
1、智能原理图设计
丰富的器件库:超过27000种元器件,可方便地创建新元件;
智能的器件搜索:通过模糊搜索可以快速定位所需要的器件;
智能化的连线功能:自动连线功能使连接导线简单快捷,大大缩短绘图时间;
支持总线结构:使用总线器件和总线布线使电路设计简明清晰;
可输出高质量图纸:通过个性化设置,可以生成印刷质量的BMP图纸,可以方便地供WORD、POWERPOINT等多种文档使用。
2、完善的电路仿真功能
proteus 8.6 SP3混合仿真:基于工业标准SPICE3F5,实现数字/模拟电路的混合仿真;
超过27000个仿真器件:可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件,Labcenter也在不断地发布新的仿真器件,还可导入第三方发布的仿真器件;
多样的激励源:包括直流、正弦、脉冲、分段线性脉冲、音频(使用wav文件)、指数信号、单频FM、数字时钟和码流,还支持文件形式的信号输入
丰富的虚拟仪器:13种虚拟仪器,面板操作逼真,如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等;
生动的仿真显示:用色点显示引脚的数字电平,导线以不同颜色表示其对地电压大小,结合动态器件(如电机、显示器件、按钮)的使用可以使仿真更加直观、生动;
高级图形仿真功能(ASF):基于图标的分析可以精确分析电路的多项指标,包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等,还可以进行一致性分析;
3、单片机协同仿真功能
proteus 8.6 SP3支持主流的CPU类型:如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等,CPU类型随着版本升级还在继续增加,如即将支持CORTEX、DSP处理器;
proteus 8.6 SP3支持通用外设模型:如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等,其COMPIM(COM口物理接口模型)还可以使仿真电路通过PC机串口和外部电路实现双向异步串行通信;
实时仿真:支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真;
编译及调试:支持单片机汇编语言的编辑/编译/源码级仿真,内带8051、AVR、PIC的汇编编译器,也可以与第三方集成编译环境(如IAR、Keil和Hitech)结合,进行高级语言的源码级仿真和调试;
4、实用的PCB设计平台
原理图到PCB的快速通道: 原理图设计完成后,一键便可进入ARES的PCB设计环境,实现从概念到产品的完整设计;
先进的自动布局/布线功能:支持器件的自动/人工布局;支持无网格自动布线或人工布线;支持引脚交换/门交换功能使PCB设计更为合理;
完整的PCB设计功能:最多可设计16个铜箔层,2个丝印层,4个机械层(含板边),灵活的布线策略供用户设置,自动设计规则检查,3D 可视化预览
多种输出格式的支持:可以输出多种格式文件,包括Gerber文件的导入或导出,便利与其它PCB设计工具的互转(如protel)和PCB板的设计和加工
5、丰富资源
proteus 8.6 SP3可提供的仿真元器件资源:仿真数字和模拟、交流和直流等数千种元器件,有30多个元件库。
proteus 8.6 SP3可提供的仿真仪表资源 :示波器、逻辑分析仪、虚拟终端、SPI调试器、I2C调试器、信号发生器、模式发生器、交直流电压表、交直流电流表。理论上同一种仪器可以在一个电路中随意的调用。
除了现实存在的仪器外,Proteus还提供了一个图形显示功能,可以将线路上变化的信号,以图形的方式实时地显示出来,其作用与示波器相似,但功能更多。这些虚拟仪器仪表具有理想的参数指标,例如极高的输入阻抗、极低的输出阻抗。这些都尽可能减少了仪器对测量结果的影响。
proteus 8.6 SP3可提供的调试手段 Proteus提供了比较丰富的测试信号用于电路的测试。这些测试信号包括模拟信号和数字信号。

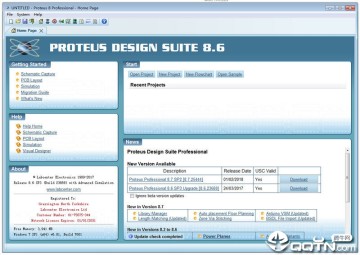

Home Page是Proteus 8.6中的一个新应用程序模块,可以轻松地开始一个项目,并执行一些系统任务。
碰撞倾倒
我们在Proteus 8中引入了一个新的错误报告系统。如果软件意外崩溃,通常会在重新启动时提示将崩溃转储发送到Labcenter。 转储中的信息使我们能够看到软件中的问题发生在哪里,并帮助我们更快地解决问题。
语言包
Proteus软件的本地语言版本可能可用 - 请与经销商联系以获取更多信息。 这些将通过Update Manager以语言包的形式提供,并且安装将文件集应用于当前的Proteus安装。
PCB布局
如果要创建PCB,请选中屏幕顶部的框,然后从可用的模板中进行选择。 PCB模板包含预定义的板边缘,安装孔和一整套技术数据(设计规则,使用中的层,默认单位等)与原理图一样,您可以从PCB布局模块中自定义并保存自己的模板。
开设,创建和导入项目
在Proteus 8中,原理图设计和PCB布局之间的关系涉及一个共享数据库,并且集成度更高。 因此,我们有一个单独的项目文件,而不是单独的设计和布局文件。 您可以通过主页上的选项创建一个新项目或导入旧的原理图/布局
从Proteus V7.xx迁移库和文件
由于Proteus 8在不同的目录结构中安装需要写入访问的目录,因此可以从现有的Proteus 7.xx安装中移动现有库和数据所需的一些工作。 一般来说,这可以完全自动化,但是该过程可能会因您的Proteus 7配置而异。
u:撤销键
Pgdn:改变图层
Pgup:改变图层
Ctrl+Pgdn:最底层
Ctrl+pgup:最顶层
Ctrl+画线:可以划曲线
R:刷新
+ -:旋转
F5:重定位中心
F8:全部显示 当前工作区全部显示
F6:放大以鼠标为中心放大
F7:缩小以鼠标为中心缩小
G:栅格开关栅格网格
Ctrl+F1:栅格宽度0.1mm 显示栅格为0.1mm,在pcb的时候很有用
F2:显示栅格为0.5mm,在pcb的时候很有用
F3:显示栅格为1mm,在pcb的时候很有用
F4: 显示栅格为2.5mm,在pcb的时候很有用
Ctrl+s:打开关闭磁吸 磁吸用于对准一些点的,如引脚等等
x:打开关闭定位坐标 显示一个大十字射线
m:显示单位切换 mm和th之间的单位切换,在右下角显示
o:重新设置原点 将鼠标指向的点设为原点
1、首先在下载之家下载Proteus Pro 8.6破解版软件压缩包,找到压缩包,然后右击选择解压到“Proteus8.6”。
2、在解压文件夹中找到Proteus_8.6_SP2_Pro,右击打开。
3、点击Browse更改安装路径,建议安装在除C盘以外的磁盘,可以在D盘或者其他盘新建一个Proteus 8.6文件夹,然后点击Next。
4、点击Next。
5、安装中(等待5分钟左右)。
6、点击Finish。
7、在解压文件夹中找到Translations文件夹,鼠标右击选择复制。
8、在D盘中找到Proteus 8.6,右击打开。
9、在空白处,鼠标右击选择粘贴。
10、点击是。
11、勾选为之后26个冲突执行此操作,然后点击复制和替换。
12、在桌面找到Proteus 8Professional,右击打开。
