Cellular Pro app

Cellular Pro是一款适用于高通芯片的网优工具，专用于检测无线网信号强弱、移动网络信号数据，数据详细；软件功能强大，能够一键优化，为用户提供便捷的服务。

Cellular Pro应用介绍：

Cellular Pro是一款实用的网络优化软件，能提供移动网络信号实时测量功能

权限使用说明：

1、申请定位权限:室外地图，参数显示

2、申请存储权限:任务测试，文件记录

3、申请电话权限:主被叫测试，设备ID显示

4、读取基站信息:显示基站编码及信号强度

Cellular Pro app使用教程

Cellular-Pro是一款专业的便携式路测产品。提供锁网、锁频、参数解码、信令解码、室外、室内轨迹测试、

工参导入、基站查询、任务测试、日志记录、文件回放等众多功能。

一、功能区展示

1.冻结屏幕-提供内存回放功能。

2.卡槽切换-双卡参数切换。

3.任务配置-提供呼叫、HTTP、FTP、PING等业务功能。

4.文件录制-记录测试文件。

5.设置-提供会员购买、工参导入、回放、一键上报、文件格式选择等功能。

二、锁网锁频

锁网提供2G/3G/4G/5G这几个网络进行选择，方便测试人员进行不同网络下的测试工作。

锁频包括锁频段(BAND)、锁频点、锁PCI这三个选项。频段是LTE里面最大的集合，一共有64个，国内常用频段有1，3，5，8，34，38，39，40，41.每个频段下有若干中心频点，而每个小区有频点和PCI共同组成。锁频点支持同时输入2个值。锁功能对于基站验证是必不可少的步骤，该操作会造成手机脱网和重新注册。

备注:通过切换界面左上角的卡槽，实现双卡锁频操作。

当前设备支持哪些频段可以在最左边的“设备"视图里面获取。

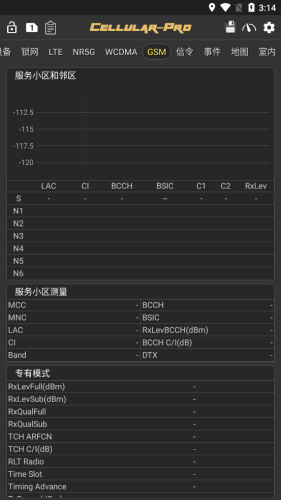

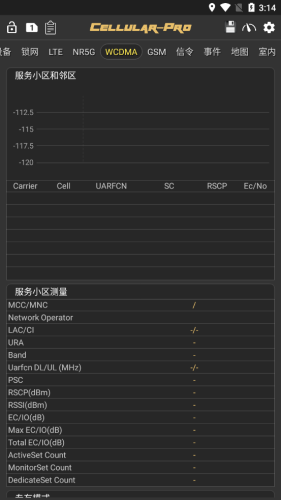

三、参数视图

参数视图包括NR5G，LTE，WCDMA，GSM这四个部分，参数直接反应的是手机和基站及核心网之间的交互信息:具有重要的意义。

常用的参数有小区配置、物理层测量、服务小区和邻区信号强度对比、语音(包括VOLTE)、数据吞吐率、资源分配等。多载波的情况还需要有辅载波的各种配置及信号。

各个参数的说明参考“参数解释”。备注:比较新的版本只会显示当前驻留的网络，导入工参后小区和邻区下面会显示工参的名称和距离。

四、信令视图

信令是手机和基站之间交互的核心内容。各种测量信息的上报，测量的控制都是通过信令来通知的。

从方向上信令分为上行(手机到基站)，下行(基站到手机)。信令是分层的。

以LTE为例，可以分为RRC、ESM、EMM。RRC的信令又通过逻辑信道进行再分类。

备注:点击右下角的信令过滤图标可以对不同类型的信令进行过滤。

目前APP仅支持层三消息。

备注:点击右上角的导出图标，可以批量导出信令。

五、室外地图

室外地图通过GPS及参数共同渲染的轨迹图，包括速率、RSRP、SINR、RSRQ、RxLev、EC/10等,

参数可以切换，可以直观的看到目前覆盖情况。如果导入了工参，地图会展示附近的基站。

点击参数颜色设置条可以设置参数范围及颜色。

备注:室外地图需要用户打开GPS，如需要APP在后台连续采集GPS数据要关闭省电模式。

六、室内地图

室内地图主要做室内信号覆盖分析，用手动打点的方式进行。任务执行的时候，如果选择“室内模式”，则文件将记录打点信息。测试任务结束的时候，需要点击完成”，完成后会保存当前打点的截图文件。

备注:如果需要保存轨迹点到文件中需要采用CSV或者DTLOG(lte,l5g)格式。

七、工参管理

工参目前支持NR、LTE、WCDMA、GSM这4种制式的导入、删除、查询等管理工作。

导入文件必须是CSV格式(逗号分割符号文件),如果是XLS的文件，需要先另存为CSV字符格式选择UTF-8。

导入的时候需要进行字段匹配，从左边的固定字段中选择指定的字段比如“经度”，然后从文件字段中选择代表经度的字段名，比如“Longitude”以此类推，直到所有的字段都匹配完毕。

八、测试任务

目前提供FTP、上传、下载、PING、视频、网页、主叫、被叫等业务，

测试过程种会有路测要求的规范事件产生。测试结束会有KPI指标统计分析(CSV，XLS文件)。

备注:非高级会员测试有时间限制。

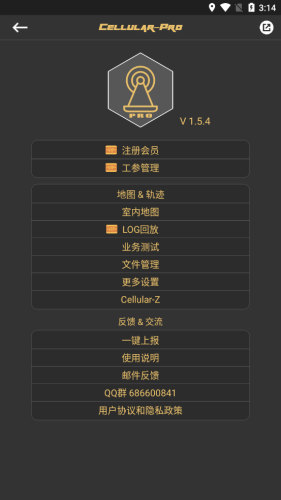

九、设置功能

设置功能包括:会员购买、工参管理、LOG回放、文件管理、文件格式选择、一键上报、LOG保存设置、强制功能选择等。

文件回放如下图展示

Cellular Pro应用功能：

1、提供LTE下的锁BAND,锁频点，锁PCI功能；

2、提供5G /LTE/GSM/WCDMA的无线测量参数显示；

3、提供层三消息及详细解码；

4、显示事件和标签；

5、GIS轨迹展示；

6、业务测试功能。

Cellular Pro应用亮点：

1.数据信息详细，功能强大；

2.基于地理位置实时监测，支持一键优化网络，使用方便，；

3.支持GIS轨迹展示，界面简约，支持切换卡槽检测。

更新日志

v1.8.4c版本

修复支付后，会员未生效问题。
