源泉建筑CAD插件v6.7.3 免费版

源泉建筑CAD插件

大小:16.4M语言:中文 类别:CAD图形系统:WinAll
简介|教程|评论(0)
版本:v6.7.3 免费版时间:2021-10-19

标签:

应用介绍

源泉建筑CAD插件是一款针对CAD设计的辅助画图工具,支持AutoCAD或天正CAD多个版本使用,能够为你提供丰富的功能,提升你的工作效率,有需要的用户不要错过了,赶快来下载吧!

源泉建筑CAD插件

软件特色

"源泉设计"是免费免注册软件,绿色小巧,压缩包仅7MB多(含说明和常用字库);

提供中文简体、中文繁体、英文三个语言版本,请对应下载;

提供多用户系统,你可以同时为多个公司绘图,而拥有多个完整设置;

你可以用毫米、厘米、分米、米甚至是英寸来绘图,墙厚、图块等设置项会相应调整;

功能强大而简单易用,完全不影响原有AutoCAD或天正的绘图习惯;

门窗块完全兼容天正3,可以互为使用;

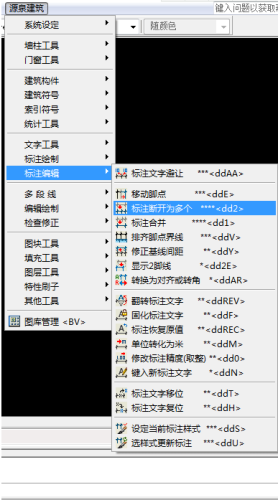

"源泉设计"的所有命令均组织添加在原CAD菜单的最后一项,以方便查阅;

通过总览命令,可以动态设置所有命令的快捷键,即时生效;

提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令,建筑门、窗、墙、柱随时随地自动修剪;

提供类似 ACDSee 的图库管理,操作直观、维护方便;

强化了 AutoCAD 的部分基本功能,如"文字处理、尺寸标注、图层管理、编辑与绘图"等等;

内置了将图元导入Google Earth(谷歌地球)的转换程序。

源泉建筑CAD插件

功能介绍

智能墙剪 TW

command: tw

****智能墙剪,墙柱交叉处自动修剪

选择要修剪墙体的范围

拾取范围的第一点:

拾取范围的第二点:

● 只需一步:选择修剪的墙柱范围

● 柱内墙体被修剪

● 墙体与墙体交叉处被修剪

● 不影响其他图层

画自动墙

command: ww

****画自动墙,墙柱交叉处自动修剪墙体

当前墙的厚度为 200 偏心距为:0

Offset偏心距/Width墙厚/<墙的第一点>:

Offset偏心距/Width墙厚/<墙的第二点>:

● 就像画直线一样绘制平面墙体

● 碰到柱子柱内墙体被修剪

● 碰到墙体与该墙体交叉处被修剪

● 按下“W”键可以列表选择墙厚

● 不影响其他图层

源泉建筑CAD插件

自动轴号尺寸线

command: azh

****选择轴线自动布置轴号和二道尺寸线

请选择轴线图层 中的直线(最多只能处理二组方向的轴线):

● 只需一步:选择选择轴线

● 根据所选轴线自动布置轴号和二道尺寸线

● 不影响其他图层

安装教程

源泉建筑插件怎么安装?

解压在偶要下载下载的源泉建筑软件安装包,而后点击一键安装程序setup.exe,按提示选中需关联的AutoCAD用户配置文件(Profile)就可以简单完成安装设置过程

安装说明

如果上述方法安装不成功,请将sys\install.vlx文件拖拽入AutoCAD绘图区还可完成源泉建筑安装;

强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具,安装AutoCAD时选择安装即可;

如果启动文件sys\acad.lsp和你的自编程序冲突,安装完后可直接删除之,这个时候应该将源泉建筑启动文件yqstart.lsp加入到AutoCAD的启动组;

在天正建筑(5.0-8.5)环境下的安装方法和上述相同。

更新日志

● 支持 AutoCAD 2020(32bit/64bit);

● 新添“尺寸标注-3点弧长标注(ddA3)”命令;

● 修改“设定图纸比例并缩放各种建筑符号(sd)”命令,

如果在布局的视口中操作,会推荐当前视口比例;

● 修改“图库管理(bv)”命令,可兼容大多数笔记本小屏幕,改善搜索;

● 用户系统配置文件config.txt中,

添加【图库管理使用36个缩略图】选项(缺省no,使用25个缩略图);

● 修改“修改标注精度(dd0)”命令,缺省值改为5;

● “Q5杂项命令面板”修改如下:

修改“尺寸驱动的拉伸(sdd)”命令,窗选添“圈交”选项;

● 修正“解散编组(ggX)”命令一个小bug,感谢惊惊;

● 修改“设置转换图层快捷键(ersc)”/“设置转换线型快捷键(ltsc)”/

“设置转换颜色快捷键(erK)”命令,需确认才转换当前层/线型/颜色;

● 修改“绘制窗户立面(WDE)”命令,添“2点画窗立面”;

● “Q5杂项命令面板”修改如下:

修改“修剪幕墙横线(tq)”命令,横向线条可单线/双线;

● 新添“内部图库(KK)”命令,用于收集动态块;(感谢懒得理你整理)

新添“sys\blocks”文件夹,内部图库会另外不定期升级;

● 恢复“合并重叠线(lu)”命令;

● 新添“同时缩放视口外框及比例(vvSC)”命令;

● 修改“图元原地缩放(aSC)”命令,几何位置改为9个基点;

● 修改“递增复制数值文字(1234)”/“给数值文字添加增量(inc)”/

“递增块内属性域(sxZ)”等命令,可递增字串中的汉字一至九;

● “Q5杂项命令面板”修改如下:

新添“颜色/线性/线宽恢复为bylayer(00)”命令;

新添“矩形对角线(djx)”命令;

修改“求面积/周长/墙面积(wmj)”命令,屏幕字高改为跟随图纸比例;

● “Q6杂项命令面板”修改如下:

修改“点取面积输出Excel当前格”等命令,屏幕字高改为跟随图纸比例;
