XR Block(图形化机器人编程软件)v1.2 免费版

XR Block(图形化机器人编程软件)

大小:6.3M语言:中文 类别:编程开发系统:WinAll
简介|教程|评论(0)
版本:v1.2 免费版时间:2020-11-09

标签:

应用介绍

XR Block是基于Ardublock开发的一款拖曳式图形化机器人编程软件,软件完全兼容小R的Arduino平台和51duino平台、STMduino平台的智能小车机器人,即使不是电子专业的创客爱好者,或者低幼龄的孩子,都可以利用XR Block+小R机器人套件轻松完成机器人逻辑编程。

关于我们

深圳市小二极客科技有限公司(小R科技)成立于2014年8月,位于深圳市龙岗区坂田创世艺术大厦

公司专注于面向大学生市场、创客爱好者群体的WIFI、蓝牙等无线视频、控制机器人的产品解决方案研发和机器人周边创客配件研发与推广。

2011年,小R科技三位创始人通过网络博客、科技论坛等等形式,发布自己制作的智能机器人教程,吸引了第一批机器人创客。

2012年初,WIFI机器人网·机器人创意工作室在深圳科技园成立,同时创办同名论坛(www.wifi-robots.com),让中国的WiFi智能小车机器人爱好者有了一个可以共同交流探讨技术的地方。从2012年至今,两年时间内WIFI机器人网·机器人创意工作室论坛会员已经发展为3万多人,拥有15个QQ技术交流群。如今,论坛仍然以每天70-100人左右的加入速度迅猛发展。

2012年第一季度至今,机器人创意工作室推出一系列机器人驱动板、视频处理数传模块、传感器模块和软件控制平台,形成完整的教育教学创客产品解决方案体系。

2014年8月,机器人创意工作室正式在深圳市龙岗区注册成立“深圳市小二极客科技有限公司”,简称“小R科技”。

特别说明

1 下载完成后不要在压缩包内运行软件直接使用,先解压;

2 软件同时支持32位64位运行环境;

3 如果软件无法正常打开,请右键使用管理员模式运行;

使用方法

1、完成jdk的安装之后,就可以直接双击运行小R科技发布的XR Block图形化编程软件了,请注意要把软件最顶上主板类型设为“51duino”。

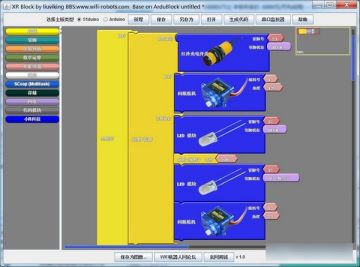

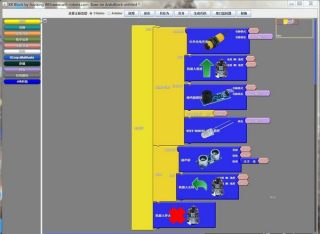

点击左侧的“小R科技”栏,可以看到我们提供的各种传感器、外设以及动作指令,把需要的传感器或逻辑块拖到右侧,根据逻辑流程挨个镶嵌上去。注意的是,我们的管脚是可以输入数字和字母的,如果是51duino平台,不能输入字母,否则无法生成代码,原因大家都知道:8051单片机管脚是没有英文字母的。

如下例子:定义红外光电开关的管脚号为P2^3,引脚状态为高电平。

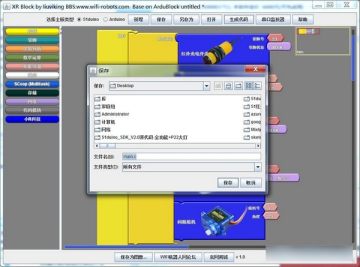

2、完成编辑之后,点击右上角的“生成代码”按钮,如果逻辑无误,变量名称没有错误,XR Block会弹出一个文件保存对话框,默认的文件名为main.c,请不要修改文件名称。

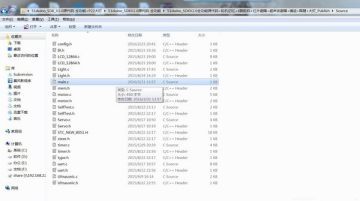

3、把生成的main.c文件拷贝到51duino_SDK_V2.0工程的Source文件夹中,替换原有的main.c文件。

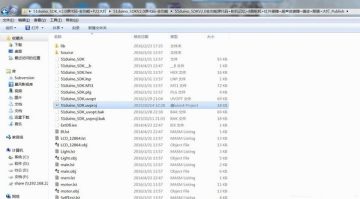

4、双击51duino_SDK.uvproj项目文件,keil会打开项目工程

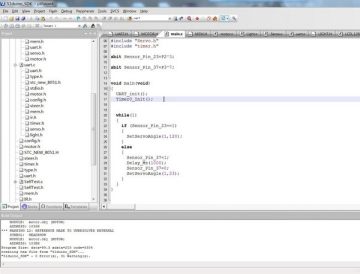

5、点击Keil左上角的“编译(build)”按钮,即可开始编译代码。

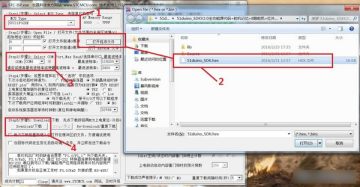

6、如代码无误,编译完成后在51duino_SDK文件夹中找到51duino_SDK.hex,这就是生成的固件,把USB-TTL串口线连接电脑和51duino主控板串口,用STC-ISP软件把固件烧录到51duino主控板,就可以看到效果了
