猎人电子图纸破解版V5.40 免费版

猎人电子图纸破解版

大小:600.7M语言:中文 类别:手机软件系统:WinAll
简介|教程|评论(0)
版本:V5.40 免费版时间:2020-06-04

标签:

应用介绍

猎人电子图纸破解版是一款非常专业且深受用户欢迎的手机维修图纸软件。该软件可谓是高手必备的维修利具,软件在线升级,更多更新的技术将源源不断加入,覆盖了一点通图,pdf原理图,维修思路图,高清主板图。欢迎下载体验。

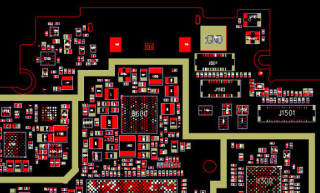

猎人电子图纸破解版

软件简介

猎人电子图是恒熙科技联合深圳讯捷手机维修学校共同推出的一款手机专业维修图纸,是高手必备的维修利具,猎人图纸有zxw图的一点通功能,(猎人的一点通图不单只能测出相通的线路,还能测输出电压,各个电阻的阻值,维修思路等实用功能)是维修硬件必备的维修电子图纸.

安装说明

1、安装 PADS 9.5以上版本

2、运行鼠标增强插件

3、运行一点通文件,第一次右键以管理员身份运行,只需要第一次。以后正常运行就行,

下面的鼠标操作方法只有在运行鼠标增强插件后才能使用:

1、滚动鼠标滚轮可以以鼠标为中心放大缩小

2、按住鼠标滚轮向上拖动局部放大、向下拖动局部缩小

3、按住鼠标右键拖动画面

使用说明

1.打开图纸后搜索:

在图纸界面输入SS+元件名称(需要全称,如 在键盘上输入:“SS+元件位置号”可以定位位置,如SSC90,可以查找C90这个电容的实际位置。请注意一定要输入完整的位置号,比如射频部份的R17_RF,必须输入全名SSR17_RF

2.查看元件详细信息,阻值封装等

在空白位置点击右键,弹出的菜单中选择:“选择元器件”,左键点击任意元器件,在左下角会显示出:元件的型号、位置号、封装大小、参数。

在空白处点击右键,左键点击“选择元器件”

3 查通路

在空白位置点击右键,弹出的菜单中选择:“选择网络”,然后左键单击任意一个信号或供电,相连的线路都会显示黄色,方便断线查找飞线位置。

点位需要查看的信号或供电,如点击电池供电,所有黄色的点都是相连的。

4.维修思路的使用

在各个常见故障维修思路里,按照步骤1、2、3……,一步步检测,上面标有正常电压,点击维修步骤后面的测量点,主板点位图上也会显示相应的黄色点。这些点都可以作为测量点。

对于某测量点太小,在主板点位图里看不清楚的,可以放大后再搜索测量点或元件,如不开机中的复位测量点,点击后看不清楚在主板的位置。可放大后直接搜索TP13

厂商名称:
