pkpm bim协同设计系统v1.3.3 最新版

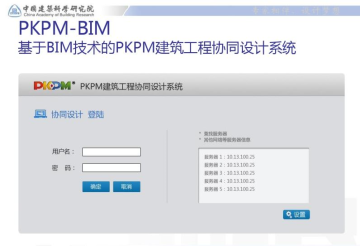

pkpm bim协同设计系统

大小:6.31G语言:中文 类别:设计制作系统:WinAll
简介|教程|评论(0)
版本:v1.3.3 最新版时间:2019-11-18

标签:

应用介绍

PKPM-BIM是一款专业的BIM协同设计系统,软件页面简洁,功能强大,包括构件库管理、装配式方案、装配式深化设计、构件加工图和导出加工数据几大功能模块,有需要的朋友不要错过了,欢迎下载使用。

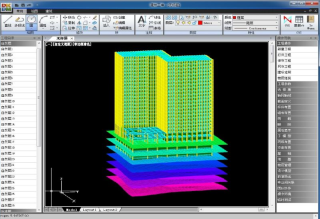

pkpm bim协同设计系统

软件介绍

BIM建模是设计阶段BIM应用、尤其是全生命期BIM应用的关键环节,建筑信息模型(BIM)的建立,是建筑领域的一次革命。当前,BIM在欧美发达国家的应用已经实现了普及,但在国内建筑行业应用范围尚窄,且关键应用阶段的落地遭遇水土不服。例如,BIM系统未能很好地契合国内设计流程,在多专业、多方协同方面更是遭遇到了平台不支持/不兼容等重重障碍,加之数据未能在产业链中顺畅流通,远未达到产业化的要求。

软件功能

1、构件库管理;

2、装配式方案;

3、装配式深化设计;

4、构件加工图;

5、导出加工数据。

常见问题

1、PKPM3.1版本程序考虑重要性系数,是按照参数定义里设计信息中的结构重要性系数参与计算?还是按照特殊属性中的重要性系数值?

首先这是两个系数是完全不同的概念,参数定义里设计信息中的结构重要性系数,是按混规3.3.2执行的结构重要性系数,而特殊属性中的构件重要性系数对应的是广东省高规DBJ 15-92-2013中的3.11节中的性能化设计内容,该条规定在性能化设计时,针对关键构件、一般竖向构件以及耗能构件广东规程规定需要采用不同的构件重要性系数。如果建筑所在地区是广东地区,在进行抗震性能化设计时,则按特殊构件定义中的构件重要性定义执行。

2、个板柱-剪力墙结构,规范要求剪力墙要承担全部地震剪力,请问这个情况在PKPM中如何实现?

程序中是通过对构件进行内力调整的方式来实现的。例如计算的地震剪力是100,墙承担90,柱承担10。那么为了满足剪力墙承担全部地震剪力,程序会通过放大系数对剪力墙内力进行放大,放大系数为100/90=1.1。规范同时要求满足一定条件下,柱承担的地震剪力不小于20%,同样也是通过放大系数进行调整,放大系数为20/10=2.0。最终采用的调整系数在结果的文本文件中均有明确的输出,在旧版输出结果WWNL*.OUT文件中。如果做了调整,在每个构件的内力文件下均有相应的调整系数。 C_PLCX, C_PLCY(X,Y方向的板柱体系调整系数(仅对板柱体系有效))。

3、为什么在PKPM钢结构STS桁架二维设计中的桁架杆件按梁输入计算后强度和稳定应力比全为零或者非常小?

梁构件程序一般按照受弯构件进行设计,且桁架上的荷载一般以节点荷载形式施加,梁端点铰后,弯矩接近于零,所以可能会出现应力比非常小的情况。三角形屋架,梯形钢屋架等桁架结构其杆件一般属于受拉、受压及拉弯、压弯为主要受力状态的构件,因此需要按照柱构件输入到模型当中,同时需要注意的是,钢柱的计算长度确定方法一般选择“无侧移、桁架”方法。
