Advanced RF Toolkit(高级射频工具箱)v3.02 绿色中文版

Advanced RF Toolkit(高级射频工具箱)

大小:345KB语言:中文 类别:机械电子系统:WinAll
简介|教程|评论(0)
版本:v3.02 绿色中文版时间:2019-09-09

标签:

应用介绍

Advanced RF Toolkit即高级射频工具箱,将四款射频计算程序集合在一起,并搭配工程常量、上网助手等实用功能,可以大大提高产品的研发效率。本软件在珠江三角洲地区的部分CATV厂得到广泛使用,欢迎下载体验。

Advanced RF Toolkit(高级射频工具箱)

软件说明

本软件是免费软件,最新版本ART3.02b,Advanced rf Toolkit射频计算小工具.根据软件快速计算功率等。方便和优化射频计算!本软件(ART—Advanced RF Toolkit 高级射频工具箱)是在编制的,主要是为了解决CATV无源产品如滤波器、混合器、分支分配器、衰减器等产品设计中一些器件和电路的计算机辅助设计,可以大大提高产品的研发效率。本软件在珠江三角洲地区的部分CATV厂得到广泛使用,成了CATV厂电子工程师的必备工具软件之一。

功能介绍

IND2001--空芯线圈电感量计算程序

ATT2001--固定衰减器计算程序

EQQ--振幅均衡程序

FLC--LC谐振计算程序

并增加了微带线计算、工程常量、上网助手等实用功能

主要是为了解决CATV无源产品如滤波器、混合器、分支分配器、衰减器等产品设计中一些器件和电路的计算机辅助设计,可以大大提高产品的研发效率

功能模块

(本软件无需安装,为绿色软件,在某些电脑上可能需要注册附带的TabCtl32.ocx控件)

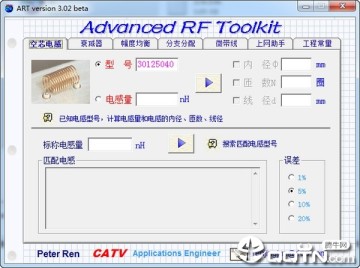

1. 空芯电感

空芯电感,又称空芯线圈、螺旋电感,一般采用漆包铜线在圆棒或其它骨架上紧密缠绕,然后脱胎而成。

空芯线圈的型号命名:前两位数字为线圈内径,如 30 即内径为3.0mm;后三位数字为线径,如 040 即线径为0.40mm;中间两位或三位数字为匝数,如 55 即匝数为5.5圈,125 即匝数为12.5圈。型号前加 L 表示左旋(Left),加 R 表示右旋(Right)

举例:L30125040—表示漆包线径为0.4mm,内径为3mm,匝数为12.5圈的左旋空芯线圈

R25170035—表示漆包线径为0.35mm,内径为2.5mm,匝数为17.0圈的右旋空芯线圈

本软件能够计算规定型号空芯线圈的电感量,还能按你给定的电感量和误差范围搜索匹配的电感型号和对应的线圈脚距等参数,以做PCB布板参考。

设计滤波器的一般步骤:

① 根据滤波器的性能要求确定滤波器的电路拓扑结构;

② 把滤波器的性能要求和选定的电路结构输入射频仿真软件,由射频仿真软件综合出接近你的要求的实际电路;

③ 按滤波器的性能要求设定优化目标,进行电路优化。优化目标要比实际要求要高一些,因为射频仿真软件是按理想状态来优化的;

④ 优化完成,定电容值,电容一般采用0805或0603的贴片电容,其分布参数较小;

⑤ 定电感型号:把优化后的电路电感值输入本软件,搜索匹配的电感型号。一般情          况下,电感内径选Φ3.0mm,线径选Φ0.4mm。线太细,线圈容易变型,线太粗,

不好调试。

⑥ 设计PCB

⑦ 装机调试,出样机。

2. 衰减器

此部分功能在CATV分支器(Tap)、衰减器(Attenuator)设计中较常用。

本软件能够计算的衰减器类型有三种:T型、П型和桥T型能够根据输入阻抗、输出阻抗和衰减量计算出相应衰减器的电路电阻值;也能够根据给定衰减器的电路电阻值计算出输入阻抗、输出阻抗和衰减量等参数。

3. 幅度均衡

此部分功能主要用于双向干线放大器级间的振幅均衡电路计算。

我们知道,由于滤波器元件品质因数Q不够大,会在截止范围内使频率响应下凹或变圆滑,使滤波器拐角处的插入损耗增大。幅度均衡技术就是用于截止频率附近补偿下凹的频率响应。

4. 分支分配

此部分能够进行CATV分支器、分配器的参数计算,作为实际设计时的辅助参考。

5. 微带线

此部分有四种功能:① 微带线特性参数计算;

② 直导线的电感量计算;

③ LC谐振电路中,电感L、电容C、频率F三个参数之间的计算;

④ 附加功能“局网飞鸿”,用于局域网内的信息传递(发送)。

Win2000,WinXP系统可自动接收,Win98,WinMe系统用程序Winpopup.exe接收。

6. 上网助手

此部分把常用网址列在里面,方便上网。网际搜索功能可以让你不用登录专门的搜索网站,直接在这里输入关键词,按“搜索”即可。

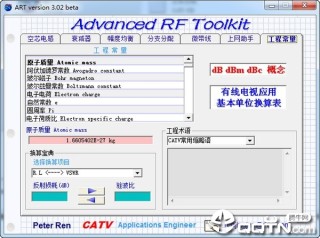

7. 工程常量

此部分罗列了一些工程常量、工程术语、CATV常用缩略语、电磁波谱、美国线规等。

换算宝典可以进行:驻波比和反射损耗的相互换算

dBm和dBuV的相互换算

摄氏度℃和华式度℉的相互换算

国际单位mm和英制单位mil的相互换算
