circuitmaker(继电器电路仿真软件)v1.0 免费版

circuitmaker(继电器电路仿真软件)

大小:8.2M语言:中文 类别:机械电子系统:WinAll
简介|教程|评论(0)
版本:v1.0 免费版时间:2019-09-04

标签:

应用介绍

circuitmaker是一款小有名气的继电器电路仿真软件。主要提供了变压器、乘法器、传输线、电动机、电容、光学元件、继电器、保险丝及半导体场效应晶体管等应用的仿真模件。用于检测继电器电路的正确性,真实模拟继电器电路和电动机控制电路,适合新手操作。

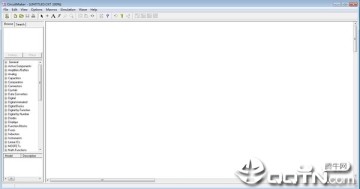

circuitmaker(继电器电路仿真软件)

基本简介

当继电器线圈通电后,线圈中的铁芯产生强大的电磁力,吸动衔铁带动簧片,使触点1、2断开,1、3接通。当线圈断电后,弹簧使簧片复位,使触点1、2接通,1、3断开。我们只要把需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点),就可以利用继电器达到某种控制的目的。

软件特色

1、DRC / DFM验证输出

当您准备好将设计转变为真正的板卡时,CircuitMaker将会产生行业标准的CAM输出。您可以选择Gerber NC Drill、ODB ++,或两者兼有。IPC测试点报告和专业制造的所有其他必要输出也可以生成,所有这一切都通过简洁的发布过程,确保您的电路板通过DFM和组装的设计规则检查。

2、从其他工具进口设计

支持PCB和原理图文件。CircuitMaker配备了一大批进口商模件,包括OrCAD、PCAD、PADS、EAGLE、Protel等。

3、NATIVE 3D

Altium Native 3D技术意味着当您在PCB编辑器中时,只需按3键即可立即看到PCB布局。它还将显示违反任何组件清除行为,甚至可以知道重叠距离是多少,因此您可以首先获得设计,并使其符合要求。

运行原理

当继电器线圈通电后,线圈中的铁芯产生强大的电磁力,吸动衔铁带动簧片,使触点1、2断开,1、3接通。当线圈断电后,弹簧使簧片复位,使触点1、2接通,1、3断开。我们只要把需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点),就可以利用继电器达到某种控制的目的。

常见问题

继电器的好坏检测:

1.可用万用表欧姆档R×100档测量继电器线圈的电阻。4098(6V)继电器线圈的电阻约为100欧姆左右。如电阻无限大,说明线圈已断路,若电阻为零,则说明线圈短路,均不可使用。

2.将线圈引脚4、5两端加上直流电压。逐渐升高电压,当听到“塔”的一声,衔铁吸合时电压值为继电器吸合电压。此电压值应小于工作电压值。继电器吸合后,再逐渐降低电压,再听到“咯”的一声释放衔铁时,衔铁复位;一般释放电压应为吸合电压的1/3左右,否则继电器工作将不可靠。
