中线cad线束软件下载v5.190813 官方版

中线cad线束软件下载

大小:122.5M语言:中文 类别:CAD图形系统:WinAll
简介|教程|评论(0)
版本:v5.190813 官方版时间:2019-08-29

标签:

应用介绍

中线CAD是一款专业的汽车线束软件,它是基于autocad开发的,以前沿的线束设计理念为指引,结合国内外众多优秀线束工程师和软件工程师的丰富经验,用先进的线束对象概念服务于汽车线束图纸设计和图纸分析。

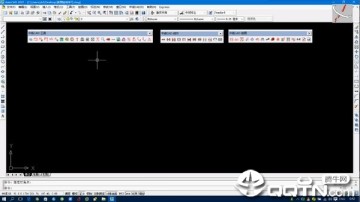

中线cad线束软件下载

软件介绍

中线CAD软件不仅包含多种规范、快速、高效的绘图工具;更有以模拟汽车电路走向为依据的图纸错误检查、图纸规范设计等纠错功能;结合用户常用数据库,中线CAD的导出BOM、导出接线表、计算电线长度、智能分析短路点等强大功能,不仅能助您完成最优化的线束设计与制作方案,更可以大大减轻工程师的工作强度、提高统计数据的准确性、提升您的工作效率。

中线CAD软件提供多样化的定制方案,在数据输出部分更是可以根据客户需求进行个性化定制,完全可以满足金蝶PLM、住电A+等系统的数据需求,使客户从图纸的绘制,生产、工艺数据的输出到项目数据的整合统计分析全程实现数字化。

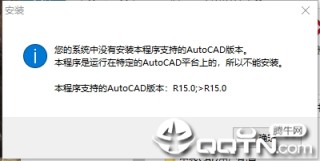

中线CAD为AUTOcad插件类程序,运行依赖AUTOCAD,安装中线CAD前,应先安装AUTOCAD,中线CAD对AUTOCAD版本无限制,建议在AUTOCAD 2007版本下使用。

功能介绍

转换连接器

无中线基础数据库支持时,中线CAD软件可以从图纸中快速提取连接器信息、自动生成端位。软件提供的多种针对性转换工具,支持快速、准确、规范的转换图纸。 有中线基础数据库支持时,软件可以直接从数据库中调取连接器图纸及信息。数据库包括护套及其适配的端子、防水栓、盲栓、附件等工艺信息。

转换回路

可将主机厂线束图纸回路信息快速转换成自己的企业标准格式。中线CAD提供5种回路画法的转换,方便工程人员快速转换回路,规范图纸。为后 续数据的处理提供依据,既能保证回路不重复,又能保证绘制回路一致性和规范性。应用快速标注长度、插入分支点功能,为后期计算电线长度提供理论依据

自动设置短路点

软件突破传统人工定义短路点位置的方式,可以快速推荐线束图纸中需要短路的线号,并智能推荐最合理的短路点位置,自动匹配短路点压接件、辅助、剥皮长度等工艺数据,完成最优化设计方案;即大大缩短查找待短路线号的时间,避免遗漏短路点;也可以最优化的节约电线材料,降低生产成本。

线束辅材快速绘制

线束辅材快速绘制包含匹配孔位,匹配护套余量,匹配剥皮余量,匹配防水栓,匹配端子,设置护套线、绞线,设置汽车线束中各类包扎材料、定位装置等。既能快速绘图,又能保证图纸的规范化、标准化,并可直接统计到产品BOM内。其中匹配护套余量,匹配剥皮余量,匹配防水栓,匹配端子的功能也可通过中线基础数据库匹配。

工位指派,自动运算

完成工位指派后,符合中线CAD数据导出需求的线束图纸就已绘制完成。软件将自动计算每一根回路的截线长度、读取图纸信息,生成各种工艺信息 当线束设计有变更时,只需在线束图纸中修改变更处,软件会自动重新运算,用户只需在导出一次工艺图表即可。

导出接线表,导出BOM表

一键导出生产所需的下线工艺卡,方便生产作业,一目了然; 根据数据源快速统计和汇总物料信息,准确快速的生成BOM,可以将BOM导出到EXCEL表格,也可以将BOM导出到当前图纸中。大大提高工作效率并减少了工作失误;

导出工艺图表

导出短路工艺卡、短路工艺图示,并可以根据工艺所需进行调整; 导出裁线工艺卡、导出预装图、预装工艺卡,也可定制导出其他工艺数据图表

导出工装板图

中线CAD可以快速导出1:1的工装板图,并可自由调配各支线、插件的位置。节省了大量的时间提高了工作效率。

更新日志

护套绘制(hthz)增加客方编码搜索,增加客户位置添加。配管材界面增加上下限搜索。
