理想3V工具箱v1.85 最新版

理想3V工具箱

大小:2.2M语言:中文 类别:工程建筑系统:WinAll
简介|教程|评论(0)
版本:v1.85 最新版时间:2019-06-04

标签:

应用介绍

理想3V工具箱官方版是一款专门用于CAD下建筑钢结构设计方面的软件,它的功能非常强大,用户通过理想3V工具箱可以实现管桁架实体的快速自动化建模等操作,这样能够大大简化cad设计操作流程。有需要的朋友快来下载吧。

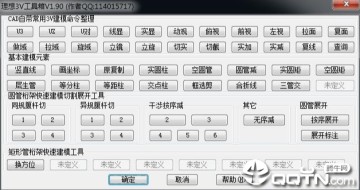

理想3V工具箱

基本介绍

理想3V工具箱可以用于CAD下建筑钢结构设计的管桁架自动化实体建模切割,钢管相贯线展开,相贯线展开纸样自动绘图,还可以结合众多品牌相贯线切割机加工。

功能介绍

1.CAD辅助建模,立体建模。集合归纳常用立体建模命令,教你如何在CAD下建立3V模型。

2.管桁架实体的快速自动化建模。输入几个简单数据,快速生成管桁架实体模型。而且自动切割腹杆和主管的切口,腹杆互相干涉可以自动切口。自动编号,自动生成材料表。

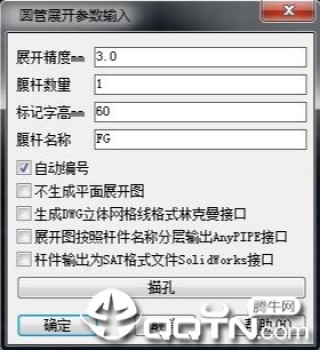

3.圆管的复杂切口切割和生成平面展开图,供人工打印1:1纸样切割加工。

4.圆管生成Tekla导出DWG格式的线框包络图,可以用林克曼等机器导入模型做切口加工。

5.支持每个杆件导出为SAT格式,可以使用solidworks读入,支持更多品牌切割机加工。

6.支持Anypipe软件。工具箱输出展开图,Anypipe软件可以读取生成加工代码。

特点介绍

1.不同于传统相贯线软件建立库然后生成桁架的做法。本软件采用模式识别技术,对图形对象进行测量识别。用户画出什么样子的模型,程序进行识别测量,获得杆件信息。

2.本程序自动建立管桁架实体以及自动切割的方法具有数据输入简单,使用方便快捷的特点。

3.直接从绘图加工考虑,简化了软件操作学习难度。是一线加工制图人员较好的设计工具箱软件。

所以本程序是管桁架快速实体建模、纸样展开图绘制(人工切割)、结合相贯线切割机加工的集成工具箱。
