HaiwellHappyv2.2.5 官方版

HaiwellHappy

大小:30.8M语言:中文 类别:编程开发系统:WinAll
简介|教程|评论(0)
版本:v2.2.5 官方版时间:2019-03-24

标签:

应用介绍

HaiwellHappy是一款符合IEC 61131-3规范的PLC编程软件,用于Haiwell 系列PLC的编程。它支持LD(梯形图)、FBD(功能块图)和IL(指令表)三种编程语言。HaiwellHappy编程软件可运行于Windows98/200x/XP以及更新版本的Windows操作系统环境下。

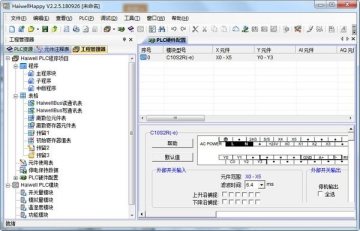

HaiwellHappy

软件特点

l 海为云编程

编程软件支持海为云平台,可通过海为云对PLC 远程编程、上下载、固件升级、诊断、监控及调试,让您轻松远程连接,随时侦测现场异常状况。在本地则可以通过内置在HMI 中的云引擎对PLC 编程。

l 内置PLC仿真器

带内置仿真器的PLC编程软件,实现了PLC程序仿真运行。在编程过程中间或程序编写完成后,可用仿真器在完全脱离PLC的情况下仿真运行PLC程序,以检查程序执行是否正确,极大地减少现场调试时间,降低调试难度,提高调试效率。

l 通讯仿真器

是专用于调试通讯指令的仿真工具。它可以手动模拟输入从机返回给PLC的应答信息,也可以使用计算机的实际串口与从机真实通讯,真实仿真PLC执行通讯指令的过程以及对从机返回数据的处理。

l 插补仿真器

追踪并绘制出直线插补、圆弧插补等运动控制指令生成的运动轨迹,列出运动平面各轴对应的脉冲输出通道的参数,显示该通道的当前位置、机械原点位置、输出模式等,可以设定轴长、单位脉冲数。

l 生成PLC执行文件

可将PLC源程序生成为可以独立发布、独立执行的PLC执行文件,这样就可以非常方便、非常安全地把PLC执行文件交给用户自己下载,又不用担心用户看到源程序内容。

l 创新的便利指令集

在分析吸收现有各种PLC指令的基础上,Haiwell PLC推出许多功能强大的创新便利指令。如通讯指令(COMM、MODR、MODW、HWRD、HWWR)、数据组合分散指令(BUNB、BUNW、WUNW、BDIB、WDIB、WDIW)、PID控制(PID)、阀门控制(VC)、上下限报警(HAL、LAL)、范围变送(SC)、温度曲线(TTC)等,只需一条指令就能实现其他PLC需用多条指令来实现的功能,这些指令十分易于理解和使用,极大地提高了编程效率和程序运行速度。

l 模块化程序项目结构

可建立共63个程序块(主程序)、子程序、中断程序,可任意选择语言进行编程,程序块的执行顺序可任意调整,每个块可单独导入导出并且具有与程序项目相同的口令保护。充分实现模块化编程和程序重用的梦想。

l 指令使用表格

提供多种指令使用表格,使用这些表格可减少许多程序量,节约程序空间,如初始化数据等。每个表格可单独导入导出并且具有与程序项目相同的口令保护。

l 强大的在线联机功能

可搜索出与PC上位机连接的所有PLC,显示出所有在线PLC的运行状态、故障状态、RUN/STOP开关位置、硬件配置信息、通讯端口参数等详尽信息,可选择对任意一台PLC进行在线监控、程序上下载、固件升级、控制PLC运行停止、调整PLC实时时钟、设置修改保护口令、修改通讯端口参数、修改看门狗时间和PLC站名称等。

l 在线监控调试功能

提供多达10页的元件监控表,可选择以十进制、十六进制、二进制、浮点数、字符方式显示数据,支持位元件与寄存器元件混合监控并且同时显示元件注释。各种指令使用表格可导入到监控表中。

l 实时曲线功能

可对任意寄存器元件进行实时曲线监控,方便过程控制调试。

l 人性化的输入方式

提供快捷键、拖放、点选等多种指令输入方式,对每个输入输出端子都提示其有效的 元件或数值范围,可直接输入,对一些组合数据(如通讯协议等)还可通过双击该指令以配置方式输入数据。

l 便利的注释功能

提供了元件注释、网络注释、指令注释、程序块注释、表格注释和项目注释功能,元件注释可通过在元件后跟“//”直接输入(如:X0//电机启动),注释可选择下载到PLC中,方便日后上载程序的阅读或修改。

l 详尽的提示信息和在线帮助

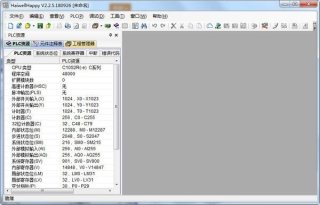

提供PLC资源窗口、指令说明窗口等信息窗口,所有指令、硬件模块的详细说明均可在编程界面中通过F1键打开功能强大的在线帮助系统找到答案,即使刚开始使用HaiwellHappy 编程软件也可轻松完成一个控制程序的编写工作。

l 方便的编辑功能

支持所有常规的编辑操作以及查找替换、指令上下移、网络上下移、程序项目之间的拷贝粘贴等。

l 硬件配置、子程序参数传递、局部元件、间接寻址、打印、预览、查错、CRC计算、口令保护等。

功能介绍

支持5个通讯口:

主机自带2个通讯口(232 + 485),可扩展至5个通讯口,各通讯口互相独立可同时并行工作,所有通口功能相同都可用于编程、上下载程序、监控、联网,所有通讯口都支持主或从通讯模式

支持多种通讯协议:

内置Modbus RTU/ASCII、自由协议以及Haiwellbus高速协议,无论用何种协议都只需一条通讯指令便可完成复杂的通讯,编程简单,多条通讯指令可以同时得电并行执行,无须再为通讯口冲突、发送接收控制、通讯中断处理等问题烦恼,可在程序中混合使用各种协议轻松完成所需的通讯功能

组网灵活:

支持1:N、N:1、N:N联网方式,支持各种人机界面和组态软件,可与任何带通讯功能的设备(如变频器、仪表、条码扫描器等)联网 ,支持不同厂商、不同协议、不同波特率和通讯格式的设备挂在同一个485网络

通讯高效可靠:

通讯指令的执行与程序扫描无关,通讯指令的多少不影响程序扫描周期,程序的大小不影响通讯指令的执行效率,通讯指令切换做到零空闲

通讯指令带Out输出:

可以正确指示通讯指令执行的成功与失败,可以明确指示与哪一个从站通讯失败,方便现场调试和故障判断

常见问题

1) 海为的编程软件是什么,或者类似于哪款编程软件?

答:我们的编程软件是自主研发的HaiwellHappy编程软件。编程界面类似于西门子,指令地址偏向于三菱,就是西门子和三菱综合体

2) 海为 PLC 可否用别的编程软件进行编程?

答:不能,只能用我们的编程软件 HaiwellHappy 编程软件。

3) 海为PLC编程软件支持哪几种语言编程?

答:梯形图(LD),功能块图(FBD),指令表(IL)

4) 在 HaiwellHappy PLC 编程软件中,语句表程序;梯形图程序;功能图程序;可以相互转化吗?可以导入和导出吗?

答:不可以相互转化,但可以导入和导出

5) PLC一个程序里面包含多个主程序,系统在扫描时,是先执行哪个程序?、

答:海为PLC一个程序里面包含多个主程序时对程序块的执行按照工程目录树中从上到下的顺序执行,可以通过菜单【调试/程序块执行顺序】进行调整。

更新日志

1、增加64位下载

2、增加自动横竖屏切换

3、增加动态分期付款
