CAN波特率计算软件v1.0 官方版

CAN波特率计算软件

大小:368KB语言:中文 类别:计算器类系统:WinAll
简介|教程|评论(0)
版本:v1.0 官方版时间:2019-02-06

标签:

应用介绍

CAN波特率计算软件,包含ARM和SJA1000两款计算器,波特率表示每秒钟传送的二进制位数,是衡量数据传送速率的指标,最佳计算配置为SJW=4,16分频,采样点75%,感兴趣的朋友千万不要错过了,欢迎下载使用。

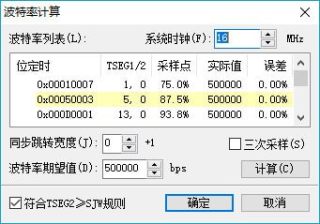

CAN波特率计算软件

软件功能

这款工具软使用简单方便,按以下步骤操作即可轻松实现波特率计算。

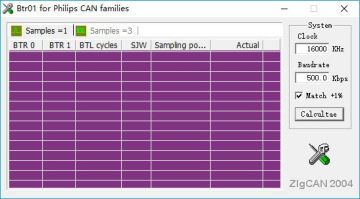

在软件右边的第一个框(clock)中填写CAN控制器的系统时钟。例如实际使用中SJA1000的晶体振荡器为的16Mhz,则需要填入“16000”;

在软件右边的第二个框(Baudrate)中埴写用户需要的实际波特率。例如用户需要500Kbps的波特率,则需填入“500”;

如果允许计算出来的波特率有1%的误差(根据CAN协议1%的误差在容许的范围内),那么就勾选复选框“Match +1%”;

在软件左上角选择采样率(samples)。采样率可以选择采样一次或采样三次,通常情况下,在低波特率(低于40Kbps)的情况下使用三次采样,这样可以有效的消除总线毛刺。在高波特率的情况下,通常使用一次采样;

以上对波特率的要求填写完成之后,点击计算按钮(Calculate),在左边的表格中就会计算出用户所使用的波特率。

软件特色

1、500K波特率

FCAN/CAN baudrate = 6 MHz/500 kHz = 12,在8-25范围,所以BRP=1,TQ数目=12/1=12

Prog_Seg Phase_Seg1 Phase_Seg2分别等于3、4、4

寄存器编程值为(上述值减1):

BRP=0,SJW=3,PRS=2,PHS1=3,PHS2=3

2、100K波特率

FCAN/CAN baudrate = 6 MHz/100 kHz = 60,取BRP=6,TQ数目=60/6=10

Prog_Seg Phase_Seg1 Phase_Seg2分别等于2、3、4

寄存器编程值为(上述值减1):

BRP=5,SJW=2,PRS=1,PHS1=2,PHS2=2

3、10K波特率

FCAN/CAN baudrate = 6 MHz/100 kHz = 600,取BRP=60,TQ数目=600/60=10

Prog_Seg Phase_Seg1 Phase_Seg2分别等于2、3、4

寄存器编程值为(上述值减1):

BRP=59,SJW=2,PRS=1,PHS1=2,PHS2=2

4、5K波特率

FCAN/CAN baudrate = 6 MHz/5 kHz = 1200,取BRP=60,TQ数目=1200/60=20

Prog_Seg Phase_Seg1 Phase_Seg2分别等于6、6、7

寄存器编程值为(上述值减1):

BRP=59,SJW=3,PRS=5,PHS1=5,PHS2=6

取值范围

参数 范围 编程值 说明

BRP [1..64] 0-63 定义时间量子(时间份额)的长度tq

Sync_Seg 1 tq 固定长度,总线输入与系统时钟同步

Prog_Seg [1..8]tq 0-7 补偿物理延时时间

Phase_Seg1 [1..8]tq 0-7 可通过同步暂时延长

Phase_Seg2 [1..8]tq 0-7 可通过同步暂时缩短

TSJW [1..4]tq 0-3 不能比任何一相位缓冲段长

使用方法

CAN波特率计算器(ARM):

适用型号:

1.PCI-5010-U PCI-5020-U USBCAN-E-U USBCAN-2E-U Clock:36000KHZ

2.CANET-100T CANET-200T Clock:32000KHZ

3.CANBridge CANHub-AS4 CANHub-AF1S1 CANHub-AF2S2:16000KHZ

4.CANBridge+ 60000KHZ

CAN波特率计算器(SJA1000):

适用型号:

PCI-9810I PCI-9820 PCI-9820I CPCI-9820I PCI-9840I PCIe-9221

USBCAN-I USBCAN-I+ USBCAN-II USBCAN-II+

Clock:16000KHZ

最佳计算配置为 SJW=4,16分频,采样点75%
