StrucKit构造地质学工具包v1.0 绿色免费版

StrucKit构造地质学工具包

大小:9M语言:中文 类别:其他应用系统:WinAll
简介|教程|评论(0)
版本:v1.0 绿色免费版时间:2018-09-03

标签:

应用介绍

struckit是一款专为研究地质构造用户提供的构造地质学工具包,内置丰富的地址构造学功能讲解,帮助用户更好的了解地址构造结构,软件绿色无需安装,完全免费,感兴趣的用户可以直接进行下载。

StrucKit构造地质学工具包

struckit介绍

StrucKit是一款地质构造应力分析软件,它能够帮助用户进行地质构造的分析,本软件集成了反向轮法测应变的使用、FRY法测应变的使用、网格法测应变场的使用等功能,有需要的用户赶紧来下载吧。

struckit功能

岩石有限应变测量的反向轮法

岩石有限应变测量的Fry法

模型非均匀有限应变场测定的陈氏网格法

构造优势方位的确定

节理玫瑰花图

岩组图的计算机绘制

三点法求岩层产状

岩层真厚度计算

断裂线曲率计算

能干层褶皱流变参数的估算

褶皱π图解

褶皱β图解

struckit设备要求

CPU:        Pentium 266 或以上

内存:       32M 或以上

显示器:     14寸 或以上,分辨率800x600 或以上

操作系统:   适用于Win98/2000/XP等Win32操作系统

StrucKit的使用方法

反向轮法测应变的使用

步骤一

运行StrucKit软件,在任务窗口中选中“反向轮法测应变”上面的图标,然后单击确定。进入反向轮法测应变窗口。

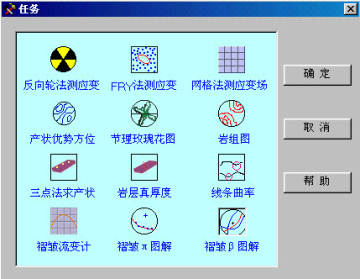

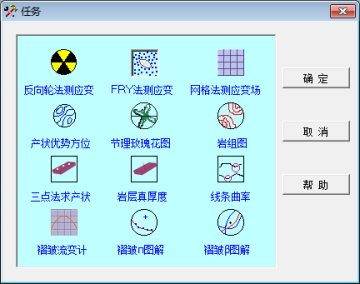

图一 任务窗口

步骤二

在反向轮法测应变窗口中,打开“文件/打开图象”菜单,进入打开图形文件窗口,可以在窗口中改变目录以便进行文件的选取,该窗口可以输入的图形文件格式有:*.bmp;*.jpg;*.jpeg;*.gif;*.wmf;*.emf等。选中需要使用的颗粒轮廓图形文件,单击“打开”按纽,返回上层窗口。

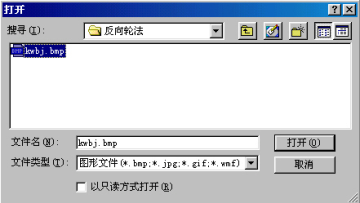

图二 打开图形文件窗口

步骤三

在反向轮法测应变窗口中,打开“操作/统计设置”菜单,进入统计设置窗口,该窗口中可以设置反向轮上的直线数目和反向转动的单位角度。统计设置的一般遵循的规律是:颗粒小,数目多,则直线数目可以少;反向转动角度5度左右;颗粒大,数目少,则直线数目要多;反向转动角度2度;这些设置可以根据得到的结果反过来调整,以得到最佳效果。单击“确定”按纽,返回上层窗口。

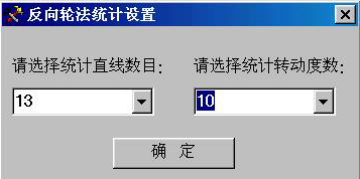

图三 统计设置窗口

步骤四

在反向轮法测应变窗口中,打开“操作/边界统计”菜单,进入边界统计过程,软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

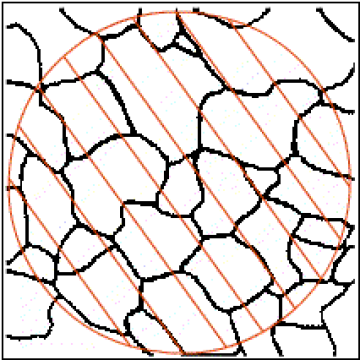

图四 边界统计过程

步骤五

在反向轮法测应变窗口中,打开“操作/应变椭圆”菜单,进入反向轮法图形结果窗口。该窗口中,可以调整拟合曲线的次数,一般遵循的规律是:曲线拟合次数一般在3—5较好,使拟合曲线接近于正弦或余弦形态,曲线最高点与最底点的角度值相差近于90度。单击“曲线拟合”按纽,颗粒边界数目与角度关系便拟合出来;单击“应变椭圆”按纽,颗粒变形的应变椭圆被显示出来。单击“保存图象”按纽,可以保存按纽右边显示的图象,图象可以是拟合曲线或应变椭圆。

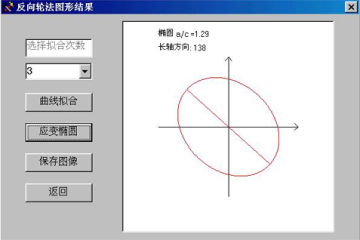

图五 图形结果窗口

步骤六

在反向轮法测应变窗口中,打开“操作/网格浏览”菜单,可以进行颗粒边界数目数据的查看;打开“文件/保存数据”菜单,可以保存数据结果;打开“文件/保存图象”菜单,可以保存颗粒图形;打开“文件/打印图片”菜单,可以打印颗粒图象。
