三维家辅助工具

三维家辅助工具是三维家推出的一款家居云设计辅助工具，软件界面简洁，功能强大，能够帮助用户更好的进行3D云设计，有需要辅助设计软件的用户，不妨试试三维家助手吧！

三维家助手介绍

三维家助手是三维家3d云设计软件的设计辅助包。在线编辑、简单易用，学习成本低，零基础3分钟上手，三天精通家居软件设计，为家居设计行业最专业、最快速、最智能的设计软件。三维家3d云设计软件官方版在设计功能、图形界面、操作体验具有其他软件不可比拟的优势。

三维家助手功能

三维家助手包中含有以下工具：

批量上传 产品模型和贴图：

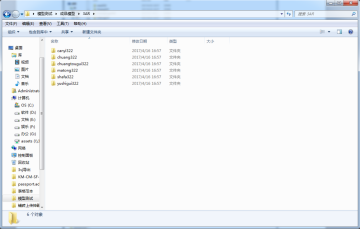

1、模型制作完成好之后文件夹放置格式（注：SVJ、3AR文件夹模型输出时会自动建立。无需人工建立，SVJ文件夹全部放在SVJ，3AR文件夹全部放在3AR。两边文件夹个数必须一致。）

2、登录三维家辅助工具，点击“上传工具”--点击“表格生成”

3、打开SVJ文件，复制文件夹路径。粘贴到上传工具--“目标文件夹”，选择生成类型“模型”点击“生成EXCEL”

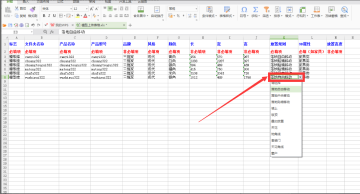

4、打开SVJ文件，双击打开“模型上传表格”。填写“放置规则”以及“素材类别”

放置规则：如：衣柜、书柜、餐边柜、电视柜模型等放置墙边的模型。选择落地靠墙移动，沙发、餐椅、饰品等需要自由移动。选择落地自由移动。以此类推。产品是放置哪里的就选择哪个--素材类别:成品模型全部选择“家具类”

填写好即可保存表格，关闭表格进行上传。

5、打开3AR和SVJ所处的文件夹，复制文件夹路径。黏贴至素材上传--“文件夹路径”点击“开始上传”。显示服务器解压完成

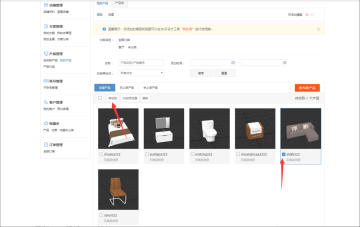

6、上传完成后登录三维家网站--产品管理--我的产品即可看到上传的产品

7、在“产品分类”建立分类（自定义把需要增加的都加上去）

8、勾选模型把模型移动到对应的位置，点击确认即可

9、进入“3D云设计”进行使用。点击“我的库”-“我的素材中心”-“模型”-“沙发”，即可看到上传好的模型---上传完成。

3VJ格式预览工具：

安装2014-MAX/VR3.0中英切换版

模型检查：

1.单位校正---把当前模型全部变成以”MM”为单位。

2.场景清理---把当前场景里面多余的点、线、灯光等物体删除，以免导出模型过程中出现错误。

3.材质检查---检查模型中是否会丢失贴图、特殊材质等。

4.反面检查---检查模型中是否出现反面的情况。发现模型反面需要人工修改正确

5. 一键快速检查---一键使用上面四个命令快速检查模型是否出现错误。

6. 模型校正：

结合选择---把场景里面选中的模型进行附加结合变成一个物体。

归正轴心---把场景里面选中的模型的坐标点移动到中心下的方向。

（如：家具、灯饰、装饰品、电器、植物等坐标点都需要设置为中心下方向）

移到原点---把场景里面选中的模型移动到MAX网格的中心位置。

设置轴心到左下后---把场景里面选中的模型的坐标点移动到左下后的方向。

重置变换---每一次改模型坐标都需要重置变换，这样模型才可以读取到最新的位置。

产品命名---默认是读取物体本身的名字。需要改成产品型号。

（如：Y-120 G-2CME等，只可以用 - 代替空格，不可使用空格、特殊符号“ ” ： {} 、以及中文名称）

一键快速校正---一键使用上面命令进行对模型的快速校正。

CAD工具：

可选择导出CAD文件，支持CAD一键导出。

三维家辅助工具批量上传模型教程

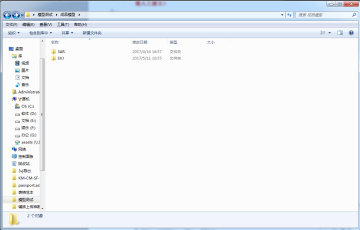

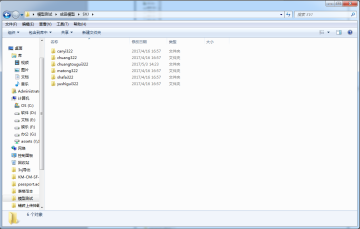

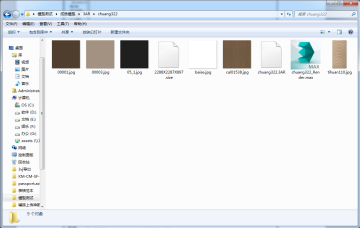

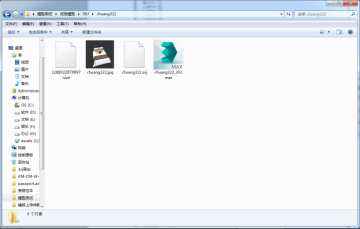

1、模型制作完成好之后文件夹放置格式（注：SVJ、3AR文件夹模型输出时会自动建立。无需人工建立，SVJ文件夹全部放在SVJ，3AR文件夹全部放在3AR。两边文件夹个数必须一致。）

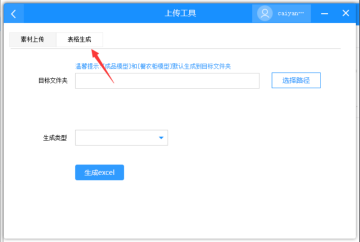

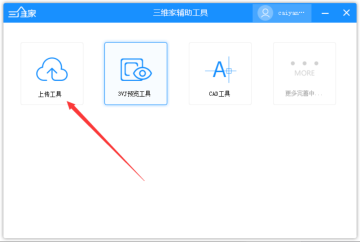

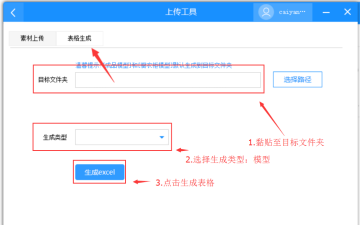

2、登录三维家辅助工具，点击“上传工具”--点击“表格生成”

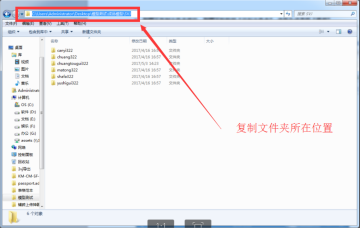

3、打开SVJ文件，复制文件夹路径。粘贴到上传工具--“目标文件夹”，选择生成类型“模型”点击“生成EXCEL”

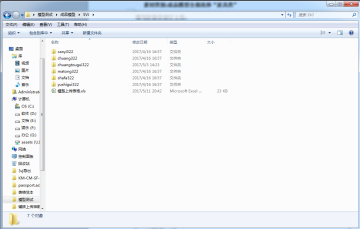

4、打开SVJ文件，双击打开“模型上传表格”。填写“放置规则”以及“素材类别”

放置规则：如：衣柜、书柜、餐边柜、电视柜模型等放置墙边的模型。选择落地靠墙移动，沙发、餐椅、饰品等需要自由移动。选择落地自由移动。以此类推。产品是放置哪里的就选择哪个--素材类别:成品模型全部选择“家具类”

填写好即可保存表格，关闭表格进行上传。

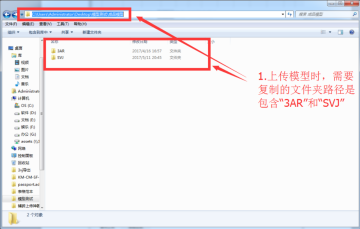

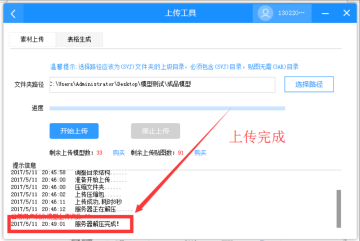

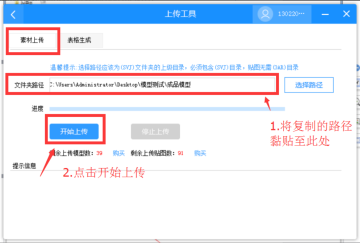

5、打开3AR和SVJ所处的文件夹，复制文件夹路径。黏贴至素材上传--“文件夹路径”点击“开始上传”。显示服务器解压完成

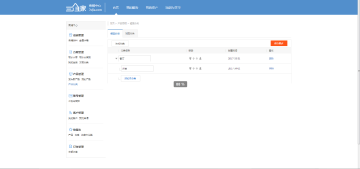

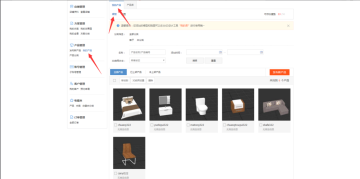

6、上传完成后登录www.3vjia.com--产品管理--我的产品即可看到上传的产品

7、在“产品分类”建立分类（自定义把需要增加的都加上去）

8、勾选模型把模型移动到对应的位置，点击确认即可

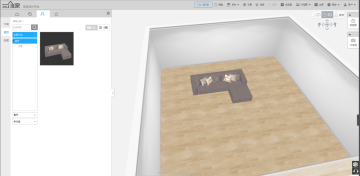

9、进入“3D云设计”进行使用。点击“我的库”-“我的素材中心”-“模型”-“沙发”，即可看到上传好的模型---上传完成。

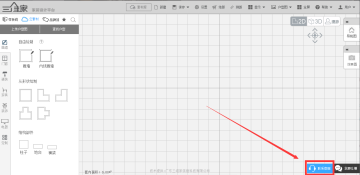

如果对以上内容有疑问，或者有软件其他操作问题，推荐您到3D设计页面，点击右下角【联系客服】进行提问，我们会在工作时间为您提供一对一的服务!

注意事项

1 下载完成后不要在压缩包内运行软件直接使用，先解压；

2 软件同时支持32位64位运行环境；

3 如果软件无法正常打开，请右键使用管理员模式运行。
