应用介绍

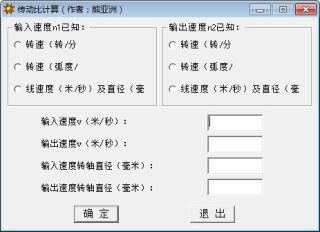

传动比计算软件是一款非常方便、小巧无毒的齿轮传动比计算软件，此工具计算定轴轮系四齿轮传动比，通过输入速度N1和输出速度N2的转速，弧度和线速度得出输入速度和输出速度以及其转轴直径，是一款十分好用的传动比计算工具。

功能介绍

输入速度计算

输出速度计算

转轴直径计算

计算公式

速比=电机输出转数÷减速机输出转数（“速比”也称“传动比”）

1、知道电机功率和速比及使用系数，求减速机扭矩如下公式：

减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数

2、知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：

电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数

传动比原理

机构中瞬时输入速度与输出速度的比值称为机构的传动比.

机构中两转动构件角速度的比值，也称速比。构件a和构件b的传动比为b＝/ b＝/b，式中和 b分别为构件a和b的角速度(弧度／秒)；和b分别为构件a和b的转速（转／分）。当式中的角速度为瞬时值时，则求得的传动比为瞬时传动比。当式中的角速度为平均值时，则求得的传动比为平均传动比。对于大多数齿廓正确的齿轮传动和摩擦轮传动,瞬时传动比是不变的对于链传动和非圆齿轮传动，瞬时传动比是变化的。对于啮合传动，传动比可用a和b轮的齿数Z和Zb表示，b＝Zb/Z；对于摩擦传动,传动比可用a和b轮的直径和b表示，b＝b/。这时传动比一般是表示平均传动比。在液力传动中，液力传动元件传动比一般指的是涡轮转速和泵轮转速B的比值,即=/B。液力传动元件也可与机械传动元件(一般用各种齿轮轮系)结合使用，以获得各种不同数值的传动比（轮系的传动比见轮系）。
