项目硬件检测工具(dragonhd)下载v1.2.4 最新版

项目硬件检测工具(dragonhd)下载

大小:10.1M语言:中文 类别:系统测试系统:WinAll
简介|教程|评论(0)
版本:v1.2.4 最新版时间:2017-09-27

标签:

应用介绍

项目硬件检测工具(dragonhd)是一款非常好用的电脑硬件检测软件,提供一种无需下载固件,即可快速对硬件进行检测、诊断的工具手段。使用方便,操作简单,有需要的朋友赶快来下载吧。

使用说明:

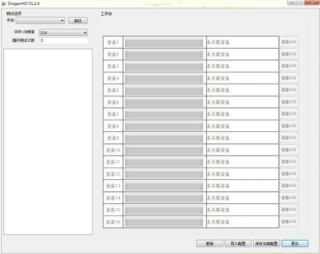

打开工具后,界面可分为4个区域,

区域1:操作区,工具的基本操作包含设置DDR clk频率,设置循环次数和启动/停止测试。

区域2:平台用例区,选择平台后该区域显示选定平台的所有用例,用户可屏开,收缩和勾选需要测试的用例。

区域3:测试信息区,该区域显示设备测试进度,测试状态,测试结果和过程日志信息。

区域4:软件功能区,包含的操作包含打开配置模版,保存配置模板,更新升级,退出软件。

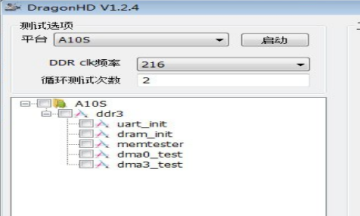

勾选平台/用例:点击平台下拉选择框选定要测试的设备平台,区域2将显示选定平台的所有用例,用户勾选所需测试的用例后,点击“启动”按钮工具即进入设备检测状态。:

插拔设备

工具进入设备检测状态后即可插入待测试设备,样机按量产方法使设备进入测试状态,运行前必须不能同时运行其他烧录工具如phoenixsuit。首次使用的USB接口将会被记录关联,最多关联16个USB接口,用户必须在USB接口首次关联后记下USB口与设备号的关联ID,并在USB接口标记该ID号,如下图插入设备后被关联的设备ID为1(设备1的显示由灰变黑),即在该USB接口贴上标号:1。此后从此USB接口插入的设备信息都将记录在“设备1”一行。

注:USB接口的关联与机器相关,如需将工具打包发送或者需要清空关联信息重新关联,请退出工具并删除工具目录下名为fels. bin的文件。

工具优势:

测试便捷:裸板连接 USB 即可测试。

快速定位硬件连通性:能快速定位焊接不良的颗粒(如 4*8 的颗粒可定位到具体某颗焊接不良)。

测试时间短:1MIN 可测试完一个 loop,可迅速测试出稳定性一般的 case(这些 case 上系统老化测试

可能需要几小时才能 detect 出)。

调试问题便捷,对 DRAM 不稳定的板卡,工具端迭代修改参数测试,较上系统验证节省 90%的时

间(上案桌系统修改参数验证一轮短则 10 分钟长则几小时,工具端不到 3 分钟)。

工具局限性:

因为测试时间短无法 cover 到所有不稳定的 case,这些 case 可能需长时间老化测试才能暴露问题,

所以本工具不能代替 DRAM 老化测试。

工具主要测试的是 DRAM 的 IO 性能,对 DRAM 内部 CELL 的物理特性测试有一定局限性(这部分

测试主要靠 DRAM 原厂保证),所以测试工具如作为黑片筛选有一定风险。
