浩辰CAD2017官方专业正版支持win10版 (32/64位)

浩辰CAD2017官方专业正版

大小:300M语言:中文 类别:CAD图形系统:WinAll
简介|教程|评论(0)
版本:支持win10版 (32/64位)时间:2016-10-11

标签:

应用介绍

浩辰CAD2017官方专业正版一款非常实用的3D制图工具。这款比起浩辰CAD2016来,增加了表格(TABLE)、透明度、外部参照。而且还对称绘图、轮廓线、图块断线、对象断线等进行优化,让大家操作起来更加流畅,更重要占用电脑内存也更小。

最大不同之处:

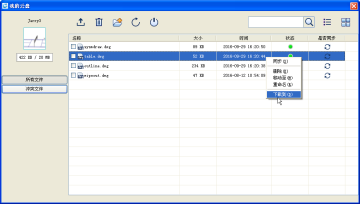

1、我的云盘

浩辰提供的免费云盘,浩辰CAD 2017可与浩辰云图网页版、电脑版、手机版共享图纸数据,网页、手机、电脑上都能轻松同步看图,让工作更加自由方便。

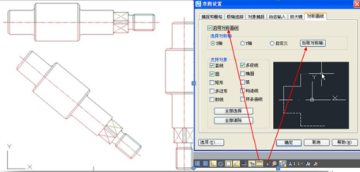

2、对称绘图

    无论是工程设计还是机械设计,都有很多对称图形,以前常规的办法是绘制一半再镜像生成另一半,浩辰CAD 2017可以在绘制时自动生成对称图形,且可随时拾取对称轴、并可设置生成对称图形的命令。

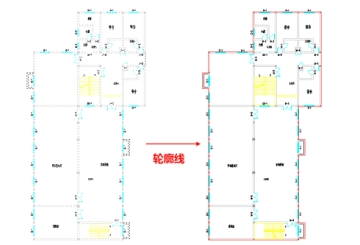

3、轮廓线(OUTLINE)

    在设计中也经常要绘制图形的外轮廓线,例如建筑设计中需要利用外墙线来计算面积、绘制散水或屋顶,如果没有专用工具,设计人员需要用多段线一点点去描或复制图形后通过删除、修剪、合并才能得到外轮廓线。浩辰CAD 2017的轮廓线功能可以轻松搞定这个难题,只需框选所有图形,就可快速搜索、计算并绘制出外轮廓线。

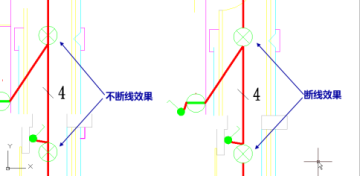

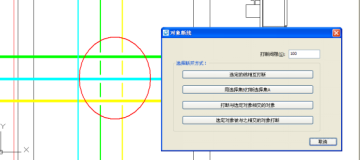

4、对象断线(BREAKOBJECT)

    当设备管线出现交叉但不相连的状态时,会将其中一条线打断并留有一定间隙,表示被打断的管线在下方;在编辑其他图形时也经常需要将图形在相交处打断。浩辰CAD 2017的对象断线提供了四种断开方式供选择,可以满足各种状况,还可根据需要设置间隙宽度。

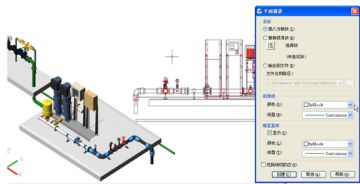

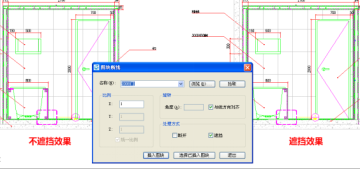

5、图块断线(BLOCKBREAK)

    插入设备图块时通常会将下面的管线断开,如果下面有填充也会让图块遮挡填充,这样可以使图面更加整洁、美观。如果手动操作,无论是断线还是生成区域覆盖都很麻烦,用浩辰CAD 2017的图块断线就简单了。图块断线功能不仅可以在插入图块时自动进行断线或遮挡处理,图块还可与线的方向自动对齐,已插入的图块也可进行处理。遮挡处理时不仅可自动生成与图块外轮廓匹配的区域覆盖,而且区域覆盖可自动跟随图块移动、跟图块一起被删除。

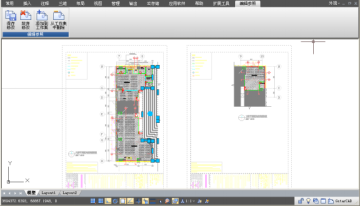

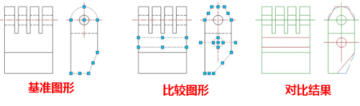

6、图形比较(OCMP)

    浩辰CAD 2017版设计了新的图形比较功能,它按图形特征进行比较,不仅可以比较新旧两个版本图纸的变化,还可以比较同一张图中两处图形的差异。

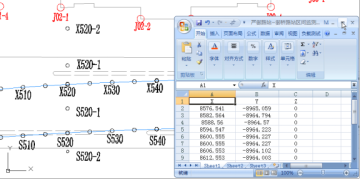

7、坐标输出(COEXPORT)

    可在CAD图中批量拾取点,将坐标值输出为TXT或XLS文档,可以给规划、测绘、施工相关行业用户带来便利。



浩辰CAD2017新增和改进功能

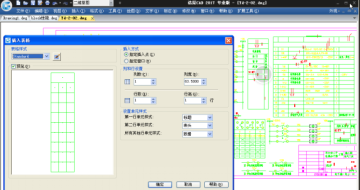

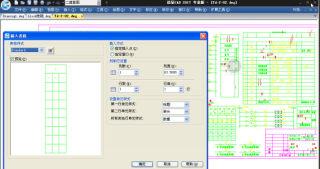

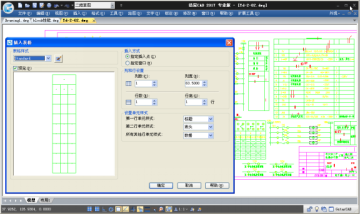

1、表格(TABLE)

    表格(TABLE)是国内外大量用户需要的一项重要功能,可以帮助用户更方便地创建、编辑和输出表格,且与AutoCAD完全兼容。

表格还同时提供了表格编辑(TABLEDIT)、表格样式(TABLESTYLE)、表格输出(TABLEEXPORT)功能,用户可以预设表格样式、编辑表格单元的内容、在表格单元中插入图块、将表格输出成EXCEL的*.csv文件。

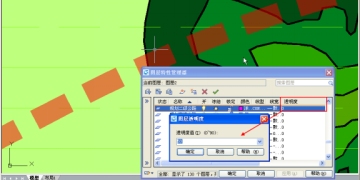

2、透明度

    当图形相互重叠时,可通过设置透明度同时显示前后的图形,让图纸细节纤毫毕现,对于工程设计、市政规划等设计非常有帮助。浩辰CAD 2017中可根据需要设置图层、填充、对象的透明度。

3、平面摄影(FLATSHOT)

    在模型空间可以轻松生成三维模型的平面投影,并可以输出成文件或直接以图块的形式插入到当前图中。



4、参照编辑(REFEDIT)改进

    支持外部参照在位编辑,参照编辑无需打开原图,且时可参照底图,更加方便。

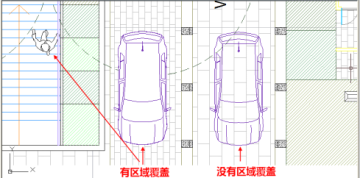

5、区域覆盖(WIPEOUT)改进

    在设计时需要家具、设备等遮挡后面的图形,使图面看上去更整洁。一些图形轮廓线比较复杂,但浩辰CAD旧版和其他同类CAD的区域覆盖不支持圆和圆弧,很多用户为此非常烦恼。浩辰CAD 2017区域覆盖彻底解决了这个问题,不仅增加对圆以及带圆弧段多段线的支持,还可以根据需要设置圆弧段的精度。

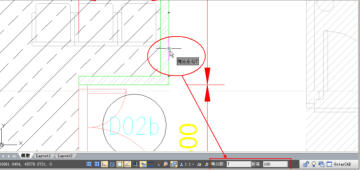

6、对象捕捉改进

    当打开等分捕捉和距端点捕捉时,浩辰CAD 2017状态栏会显示等分数和距离输入框,用户无需打开捕捉对话框就可随时调整等分数和距端点的距离,操作更方便。

浩辰CAD2017简介:

浩辰CAD 2017采用块共享技术,对于图块数量多图纸内存占用大幅降低,最高可降低5倍以上,从而可以打开更大规模的图纸,设计操作也更加流畅。
