品茗HiBIM场布软件v1.1.0.37896 官方版

品茗HiBIM场布软件

大小:905.4M语言:中文 类别:工程建筑系统:WinAll
简介|教程|评论(0)
版本:v1.1.0.37896 官方版时间:2021-11-10

标签:

应用介绍

品茗HiBIM场布软件,为建筑设计人员打造的设计软件,解决场地布置问题,提供多种工具、模板,满足用户使用需求,享受更贴心的场景布置服务。

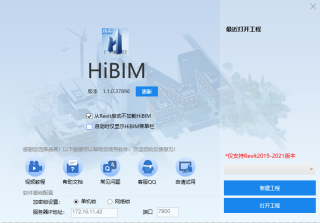

品茗HiBIM场布软件

软件介绍

一款为建筑设计人员打造的设计软件,在软件中有着丰富的功能帮助用户进场地的布置,软件中还内置了丰富的模板可供用户选择使用,让用户的设计效率能够有效的提升。

软件特色

1、软件自带230余个场布常用族,其中包含大量参数化族,如塔吊、施工电梯、K型板房和集装箱板房、各式工地大门、各种围挡防护,完全满足场布模型的创建,且这些族均未加密,可免费使用。

2、支持施工阶段设置,支持对构件的阶段复制和删除,便于同时创建多阶段场布模型;

3、内支撑梁支持自由布置和识别CAD图纸转化,支持多道支撑梁同时转化、同时完成支撑柱的自动布置,支撑柱支持自由布置和梁交点自动生成;

4、支持按模型中构件生成图例表、支持布置图框和导出平面图;

5、基坑支持不同边进行多阶、不同坡度的开挖和回填放坡,支持上沿口随起伏的地面自动变化(基底低于地面时自动开挖,基底高于地面时自动回填);

6、土钉支持锚杆、钢管、钢筋三种,支持梅花型和矩形布置,土钉面支持自动铺设面层及顶部水平硬化,各道土钉支持设置不同的直径、长度、入射角、竖向和水平间距,支持自动布置泄水孔;

7、支持对场布软件创建的构件,按不同规格、单位进行快速统计;

8、智能联动是对创建场布模型的经验总结和集成,给用户提供一套可操作的创建场布的工作流程,按照智能联动的提示和参数设置,快速完成场布模型的创建,其中包含大量构件联动生成。

9、脚手架分简易脚手架和精细脚手架,简易脚手架使用贴图样式创建,精细脚手架使用钢管脚手板等族按设置的参数组合而成,分落地架和悬挑架,支持脚手架常规参数的设置;

10、支持按《安全检查标准JGJ59-2011》和《消防安全技术规范GB50720-2011》进行模型检查并给出整改建议;

11、其他构件: (1)桩构件支持自由布置和识别CAD图纸转化; (2)连续墙支持导墙、冠梁和墙体沿路径自动生成; (3)栈桥支持弧线绘制时螺旋生成,支持不同面板、梁和柱的切换 (4)拟建建筑、原有建筑、花坛和水域支持自由绘制轮廓,支持材质设置。

12、参数化围墙绘制路径即可自动生成,支持设置多张贴图依次自动铺贴,多种柱样式和压顶样式自由切换;

13、支持对族的材质进行快速更改,对使用的外部材质可进行一键归档收集和传递;

14、施工道路支持两边开挖和回填放坡到地面,支持生成路口;

15、排桩分灌注桩、型钢桩、钢板桩和SWM工法桩,绘制路径即可自动生成,排桩冠梁分矩形和梯形,腰梁支持双槽钢、双工字钢和混凝土类型,各道锚杆支持设置不同的直径、长度、入射角、竖向和水平间距;

更新内容

2021.09.17迭代内容介绍:

1、新增【基坑编辑】功能,对新版本的基坑可更改轮廓和放坡,优化基坑生成方法;

2、新增【分阶段导出rvt】模型,可将一次创建的多个阶段模型,分别导出单独的rvt模型;

3、新增 精细脚手架、排桩、栈桥、围墙历史数据保存,围墙、精细脚手架可新增类型保存;

4、优化 链接CAD功能,默认按原比例,仅当前视图,原点对原点等方式导入;

5、修复 规范检查、材料统计问题;

6、修复 族载入工程时自动切换到第一个阶段的问题;

7、修复 围墙等构件材质设置失败问题;

8、修复 云族库、通用功能模块部分BUG。

9、修复 其他已知BUG。

厂商名称:杭州品茗安控信息技术股份有限公司
