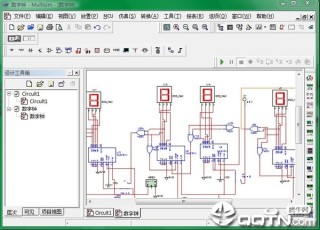

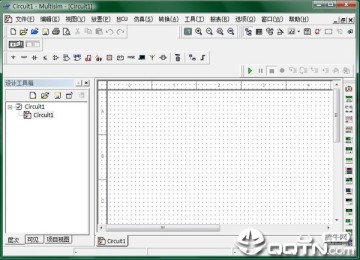

Multisim14.0中文版(电路设计软件)用软件的方法虚拟电子与电工元器件,虚拟电子与电工仪器和仪表,实现了“软件即元器件”、“软件即仪器”。NI Multisim 14是一个原理电路设计、电路功能测试的虚拟仿真软件。

multisim2014交互式电路模拟软件

软件说明

NI Multisim 14的元器件库提供数千种电路元器件供实验选用,同时也可以新建或扩充已有的元器件库,而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到,因此也很方便的在工程设计中使用。

NI Multisim 14的虚拟测试仪器仪表种类齐全,有一般实验用的通用仪器,如万用表、函数信号发生器、双踪示波器、直流电源;而且还有一般实验室少有或没有的仪器,如波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪等。

NI Multisim 14具有较为详细的电路分析功能,可以完成电路的瞬态分析和稳态分析、 时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法,以帮助设计人员分析电路的性能。

NI Multisim 14可以设计、测试和演示各种电子电路,包括电工学、模拟电路、数字电路、射频电路及微控制器和接口电路等。可以对被仿真的电路中的元器件设置各种故障,如开路、短路和不同程度的漏电等,从而观察不同故障情况下的电路工作状况。在进行仿真的同时,软件还可以存储测试点的所有数据,列出被仿真电路的所有元器件清单,以及存储测试仪器的工作状态、显示波形和具体数据等。

NI Multisim 14有丰富的Help功能,其Help系统不仅包括软件本身的操作指南,更要的是包含有元器件的功能解说,Help中这种元器件功能解说有利于使用EWB进行CAI教学。另外,NI Multisim14还提供了与国内外流行的印刷电路板设计自动化软件Protel及电路仿真软件PSpice之间的文件接口,也能通过Windows的剪贴板把电路图送往文字处理系统中进行编辑排版。支持VHDL和Verilog HDL语言的电路仿真与设计。

利用NI Multisim 14可以实现计算机仿真设计与虚拟实验,与传统的电子电路设计与实验方法相比,具有如下特点:设计与实验可以同步进行,可以边设计边实验,修改调试方便;设计和实验用的元器件及测试仪器仪表齐全,可以完成各种类型的电路设计与实验;可方便地对电路参数进行测试和分析;可直接打印输出实验数据、测试参数、曲线和电路原理图;实验中不消耗实际的元器件,实验所需元器件的种类和数量不受限制,实验成本低,实验速度快,效率高;设计和实验成功的电路可以直接在产品中使用。

NI Multisim 14易学易用,便于电子信息、通信工程、自动化、电气控制类专业学生自学、便于开展综合性的设计和实验,有利于培养综合分析能力、开发和创新的能力。

新特性

1、主动分析模式

全新的主动分析模式可让您更快速获得仿真结果和运行分析。

2、电压、电流和功率探针

通过全新的电压、电路、功率和数字探针可视化交互仿真结果

3、了解基于Digilent FPGA板卡支持的数字逻辑

使用Multisim探索原始VHDL格式的逻辑数字原理图,以便在各种FPGA数字教学平台上运行。

4、基于Multisim和MPLAB的微控制器教学

全新的MPLAB教学应用程序集成了Multisim 14,可用于实现微控制器和外设仿真。

5、借助Ultiboard完成高年级设计项目

Ultiboard学生版新增了Gerber和PCB制造文件导出函数,以帮助学生完成毕业设计项目。

6、用于iPad的Multisim Touch

借助全新的iPad版Multisim,随时随地进行电路仿真。

7、来自领先制造商的6,000多种新组件

借助领先半导体制造商的新版和升级版仿真模型,扩展模拟和混合模式应用。

9、先进的电源设计

借助来自NXP和美国国际整流器公司开发的全新MOSFET和IGBT,搭建先进的电源电路。

10、基于Multisim和MPLAB的微控制器设计

借助Multisim与MPLAB之间的新协同仿真功能,使用数字逻辑搭建完整的模拟电路系统和微控制器

教学版和专业版区别

Multisim教学版专为电路和电子技术相关内容的教学而开发,可实现学生在理论、仿真、实验室实验之间的无缝移动。 无论应用于哪个领域,Multisim提供的强大环境都具有以下优势:

1、将电路理论和方程图形化/可视化并进行直观的互动

2、通过SPICE仿真深入理解特定课程的概念

3、与NI硬件教学平台无缝集成,轻松过渡到实验室

4、帮助学生在同一环境下更快完成设计项目

Multisim专业版包含SPICE仿真和原型设计工具,用于设计具有高可靠性的的电路。 Multisim还优化了可用性,确保各领域专家和研究人员可通过以下功能快速设计PCB:

1、精确选择部件,更及时改善设计

2、通过仿真直观分析和视觉化设计

3、借助NI Ultiboard原型设计环境实现快速布局和布线

4、简化NI硬件附件的设计

5、使用NI LabVIEW集成原型验证方法
