源泉CAD工具箱V6.5.5 官方版

源泉CAD工具箱

大小:6.2M语言:中文 类别:CAD图形系统:WinAll
简介|教程|评论(0)
版本:V6.5.5 官方版时间:2019-05-10

标签:

应用介绍

源泉CAD工具箱是一款非常专业的辅助CAD绘图软件。这款CAD源泉建筑工具箱适用于建筑设计、装饰设计等相关CAD制图行业,对于想要学习cad制图的朋友也可以下载这个软件使用,感兴趣的朋友快来下载吧。

源泉CAD工具箱

功能特点

1、“源泉设计”是免费免注册软件,绿色小巧,压缩包仅6MB多(含说明和常用字库);

2、提供中文简体、中文繁体、英文三个语言版本,请对应下载;

3、提供多用户系统,你可以同时为多个公司绘图,而拥有多个完整设置;

4、你可以用毫米、厘米、分米、米甚至是英寸来绘图,墙厚、图块等设置项会相应调整;

5、功能强大而简单易用,完全不影响原有AutoCAD或天正的绘图习惯;

6、门窗块完全兼容天正3,可以互为使用;

7、“源泉设计”的所有命令均组织添加在原CAD菜单的最后一项,以方便查阅;

8、通过总览命令,可以动态设置所有命令的快捷键,即时生效;

9、提供丰富的“装饰构件”、“建筑构件”和“建筑符号”绘图命令,建筑门、窗、墙、柱随时随地自动修剪;

10、提供类似 ACDSee 的图库管理,操作直观、维护方便;

11、强化了 AutoCAD 的部分基本功能,如“文字处理、尺寸标注、图层管理、编辑与绘图”等等;

12、内置了将图元导入Google Earth(谷歌地球)的转换程序。

功能使用说明

自动轴号尺寸线

command: azh

****选择轴线自动布置轴号和二道尺寸线

请选择轴线图层 <AXIS> 中的直线(最多只能处理二组方向的轴线):

● 只需一步:选择选择轴线

● 根据所选轴线自动布置轴号和二道尺寸线

● 不影响其他图层

画自动墙

command: ww

****画自动墙,墙柱交叉处自动修剪墙体

当前墙的厚度为 200 偏心距为:0

Offset偏心距/Width墙厚/<墙的第一点>:

Offset偏心距/Width墙厚/<墙的第二点>:

● 就像画直线一样绘制平面墙体

● 碰到柱子柱内墙体被修剪

● 碰到墙体与该墙体交叉处被修剪

● 按下“W”键可以列表选择墙厚

● 不影响其他图层

智能墙剪 TW

command: tw

****智能墙剪,墙柱交叉处自动修剪

选择要修剪墙体的范围

拾取范围的第一点:

拾取范围的第二点:

● 只需一步:选择修剪的墙柱范围

● 柱内墙体被修剪

● 墙体与墙体交叉处被修剪

● 不影响其他图层

分组命令列表

1、对话框显示指定命令分组(源泉设计有多个命令分组)的所有命令和命令快捷键;

2、点击按钮直接发动绘图命令;

3、命令快捷键可以动态修改,按“确定”后即时生效

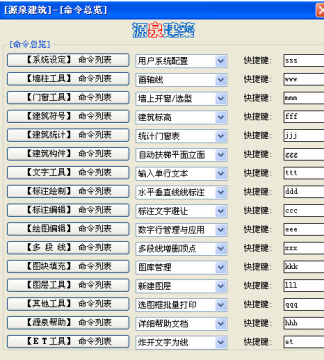

总览命令

1、在AutoCAD的命令行提示符“command:”下键入“yq/yy”即可发动 源泉设计 总览命令;

2、对话框显示 源泉设计 的所有命令分组和分组快捷键;

3、点击按钮可发动分组命令列表,通过下拉列表框可以直接发动绘图命令;

4、分组快捷键可以动态修改,按“确定”后即时生效。
