探索者结构工程CAD软件v2017.0.2.12 免费版

探索者结构工程CAD软件

大小:417.0M语言:中文 类别:CAD图形系统:WinAll
简介|教程|评论(0)
版本:v2017.0.2.12 免费版时间:2019-02-13

标签:

应用介绍

探索者结构工程CAD软件是一款用于工程建造,绘制图像的专业结构工程CAD软件,它可以为设计院解决结构专业绘图改图难题,使用这款探索者2019可以让你通过使用参数化绘图工具,帮助设计院提高绘图的水平和提升图纸质量,达到标准化、精细化绘图要求。

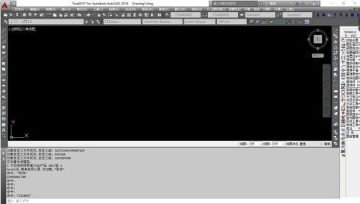

探索者结构工程CAD软件

软件简介

一、图形接口

将PKPM、YJK等计算软件生成的梁板墙柱施工图,一键转换到探索者默认样式,从而使用探索者提供的各种命令,对图面进行快速调整。图形接口菜单对市面上其他绘图插件进行了融会贯通,方便工程师对图纸进行快速编辑。

二、平面

主要功能是画结构平面布置图,从轴网到梁、柱、墙、板,再到基础均可实现批量布置,可以更方便的编辑修改。

三、构件

主要功能是结构中常用构件的详图绘制,有梁、柱、墙、楼梯、雨蓬阳台、承台、基础。只要输入几个参数,就可以轻松的完成各详图节点的绘制。

四、计算

主要功能是结构中常用构件的边算边画,既可以整个工程系统进行计算,也可以分别计算。可以计算的构件主要有板、梁、柱、基础、承台、楼梯、钢骨梁柱、挡土墙等等,这些计算均可以实现透明计算过程,生成WORD计算书。

五、工具

主要是结构绘图中常用的图面标注编辑工具,包括:尺寸、文字、钢筋、表格、符号、比例变换、参照助手、图形比对等等共有200多个工具,囊括了大部分在图中遇到的问题解决方案,可以大幅度提高工程师的绘图速度。

功能特点

1、专业化的多比例绘图功能。可实现比例变换时,尺寸自动换算,标注自动调整等,并带有比例变换、图形切割等快速调整图形比例的工具。

2、图纸批注功能。可以方便的帮助审图人员实现对图纸的快速批注,将批注内容形成word版的审查意见书。

3、强大的梁图校对功能。可以实现用户自己绘制的梁图与计算结果文件进行自动对比,查找不满足规范构造要求以及计算配筋的地方,进行批注,提醒工程师进行修改,大幅降低图纸错误率,减轻审图人员的压力,提高设计院的绘图水平。

4、强大的文字符号输入及排版功能。可实现附注、设计说明等的快速排版,查找替换,消重字等,可在Office及QQ中直接输入各种钢筋、型钢等特殊符号。

5、完备的钢筋工具。有一套功能完善、使用方便的钢筋绘制和编辑工具。可以使用软件提供的专业化绘制、修改编辑命令快速完成所需工作。提供的钢筋工具可以绘制包含结构专业几乎全部类型的钢筋形式。

6、实现了与办公软件互导。可将world中的文字,excel表格直接导入到CAD中,也可反向导出,并给出快速编辑修改功能,具有在CAD中直接进行数据相加及相乘的功能。

7、对图中的组、块、外部参照的快速编辑。通过组的开关实现多构件同步操作,块编辑命令直接对块及外部参照进行编辑,避免重复炸开。

8、图形的对比功能。用户可以快速的找到两个平面图的不同,比较完成之后还可以帮助用户进行左右同步。

9、内置规范,为工程师提供安全保障。提供常用规范查询、在参数化绘图中输入数据的时候在程序内部进行规范检查、构件计算模块内部对输入的荷载和几何参数进行数检,对计算结果按照规范要求进行检查等一些必要的安全保障都在TSSD系列软件中充分实现。

10、先进的图库管理系统。可以在设计中随时按所需分类方式管理自己的图形资源,也可以将以往积累的图形快速导入图库中。

11、图纸目录自动生成。方便地进行整套设计图纸归档,并且还可以和具体图形文件进行联动修改。

安装方法

1.该版本的安装和使用都需要Autocad的支持,若无则会出现以下的安装错误,所以请在安装此软件之前,先安装Autocad

2.安装好AutoCAD后,双击“Tssd2018(2018-3-5).exe”安装,点下一步继续

3.本身的安装很简单,之后全部默认下一步安装即可

4.等待片刻安装完成,点击“完成”退出安装,并开始接下来的破解

5.安装完成后先不要运行软件,回到刚才下载的补丁复制到安装目录并运行,进度条走满,点确定,完成激活.默认目录:“C:\Program Files\TszCAD\Tssd2018”

6.完成。免费使用软件。

使用方法

1.下载完成后不要在压缩包内运行软件直接使用,先解压;

2.软件同时支持32位64位运行环境;

3.如果软件无法正常打开,请右键使用管理员模式运行。
