KincoBuilderv6.2.0.0 官方版

KincoBuilder

大小:16.8M语言:中文 类别:编程开发系统:WinAll
简介|教程|评论(0)
版本:v6.2.0.0 官方版时间:2018-11-05

标签:

应用介绍

KincoBuilder(plc编程语言)是一款由步科Kinco开发的应用面广,功能强大的一款软件。KincoBuilder软件能对Kinco高品质一体化可编程控制器进行单独参数配置,并且中文版本更容易轻松上手。

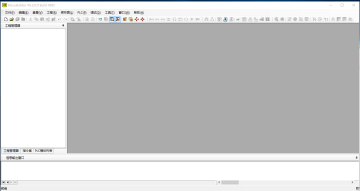

KincoBuilder

软件特色:

▪ 符合IEC61131-3标准,支持IL(指令表)和LD(梯形图)两种标准语言

▪ 丰富的指令集,内置IEC61131-3定义的标准功能、功能块以及一些特殊的应用指令

▪ 支持结构化的编程方式,用户的程序被组织成“工程”

▪ 支持中断服务程序,支持用户自定义功能块(子程序)

▪ 允许在程序中使用变量名称,便于工程的实施、维护

▪ 灵活的硬件配置方式,最大限度地允许用户自定义各种硬件参数

▪ 完善的联机功能,包括下载、上载、在线监视、强制、读写实时时钟等

▪ 定义了完善的快捷键、右键菜单,方便用户的使用

▪ 对用户的错误操作尽可能地予以屏蔽、提示,体贴用户的操作

使用方法:

Ø       修改PLC的通信参数

1) 将SMB20的低4位设置为将要操作的端口号。

比如,SMB20=B#1表示将要修改PORT1的参数。

2) 根据要修改的参数类型,将相应的值赋给SMB21。

比如,SMB21=B#16#03表明了将要修改PLC站号和波特率值。

3) 将期望的新参数值赋给相应寄存器:SMB23是新PLC站号值,SMB24是新波特率值,SMB25是新奇偶校验值。

比如,SMB23=B#03表示要将PLC站号修改为3,SMB24=B#3表示要将波特率修改为19200。

4)  (可选)若已经启动过一次通信参数的操作(读、写或者清除),那么必须先检查完成标志位SM22.7,只有SM22.7为1才可以启动本次的操作。

5) 将SM20.7赋值为1,启动本次的写操作。PLC在完成写入新参数后会自动将SM20.7清零。

6) (可选)检查标志位SM22.7和SM22.6,这两个标志位的值都为1表示修改参数成功。

Ø       读取PLC的通信参数

1) 将SMB20的低4位设置为将要操作的端口号。

比如,SMB20=B#1表示将要读取PORT1的参数。

2)  (可选)若已经启动过一次通信参数的操作(读、写或者清除),那么必须先检查完成标志位SM22.7,只有SM22.7为1才可以启动本次的操作。

3) 将SM20.6赋值为1,启动本次的读操作。PLC在完成读取新参数后会自动将SM20.6清零。

4)  检查标志位SM22.7和SM22.6,这两个标志位的值都为1表示读取参数成功。读取成功后,参数值存放在如下寄存器中:SMB23是PLC站号值,SMB24新波特率值,SMB25是奇偶校验值。

Ø       清除PLC的通信参数

1) 将SMB20的低4位设置为将要操作的端口号。

比如,SMB20=B#1表示将要修改PORT1的参数。

2) 根据要清除的参数类型,将相应的值赋给SMB21。

比如,SMB21=B#16#03表明了将要清除永久存储器中存放的动态PLC站号和波特率值。

3)  (可选)若已经启动过一次通信参数的操作(读、写或者清除),那么必须先检查完成标志位SM22.7,只有SM22.7为1才可以启动本次的操作。

4) 将SM20.5赋值为1,启动本次的清除操作。PLC在完成清除后会自动将SM20.5清零。

5) (可选)检查标志位SM22.7和SM22.6,这两个标志位的值都为1表示清除参数成功。

4、示例

下面例子是在HMI上修改PORT1的动态站号。程序采用了IL语言,用户可以直接将其复制到KincoBuilder的编辑器中并执行【工程】->【LD语言】菜单命令转换为梯形图。

VW48是新站号值,可以在HMI上修改,同时VW48的值也被置于到VW3690中永久存储。PLC程序检查VW48的实时值并与VW3690中存储的值进行比较,若数值发生变化且VW48是允许的合法值,则将VW48作为PORT1的新站号值并启动修改。


常见问题:

【PC机通信设置】对话框中的【COM口】列表为空

KincoBuilder通过读取注册表中的硬件信息来获取本机可用的COM口。

在早期的版本中, 必须赋予KincoBuilder以管理员身份来运行的权限, 否则就会显示一个空的串口列表。

最新的版本中,增加了一个判断分支, 当没有权限读取到windows的串口列表时,直接列出了COM1-COM9的列表, 用户可以自己去看windows设备管理器中自己的计算机的串口号, 并在kincobuilder中直接选择使用。

在某些计算机上无法运行KincoBuilder

请尝试设置以兼容Windows XP的模式来运行KincoBuilder。设置方法如下:

在桌面或【开始】菜单中的“KincoBuilder V1.5.x.x”快捷方式中单击右键,然后在弹出菜单中执行【属性】命令, 在【属性】对话框中,进入【兼容性】页面进行设置
使用某些USB转RS232转换器时与PLC通信经常失败

这是由该转换器驱动程序的兼容性引起的,发现的几例都是win7,且64bit版本居多。

在Kincobuilder中,执行【工具】→【软件设置…】菜单命令,打开“软件设置”对话框,选中“以同步方式打开串口”,然后单击“确定”按钮退出即可。此设置即时生效,并且会记忆到当前的电脑中。见下图。

设置完成后,Kincobuilder将以windows提供的同步方式操作串口,在大多数情况下能够解决这个问题。

用户可以通过下面两种简单的方法启动KincoBuilder:

执行【开始】|【程序】中KincoBuilder快捷方式组中的【KincoBuilder】命令。

若您在安装时选中了“在桌面上创建快捷方式”,则单击桌面上的图标即可。
