公差配合查询工具v1.5 绿色版

公差配合查询工具

大小:56KB语言:中文 类别:机械电子系统:WinAll
简介|教程|评论(0)
版本:v1.5 绿色版时间:2018-08-14

标签:

应用介绍

公差配合查询软件是一款可以帮助用户一键轻松进行公差和配合数值查询的软件,软件界面简洁,绿色无需安装,使用非常方便,有需要的用户可以直接进行下载。

软件介绍

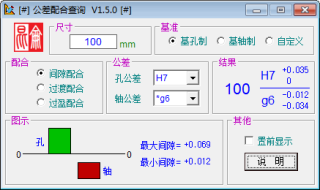

公差配合查询软件根据国标准中相关公差与配合规定开发。输入查询尺寸,可选配合间隙配合、过渡配合、过盈配合,可公差(孔公差、轴公差),可自定义基准制、基轴制,瞬间计算查询,以图标显示最大最小间隔图。

软件特色

1. 基本尺寸范围0~10000mm,公差等级范围IT01~IT18共20个等级;

2. 除基本尺寸大于3150~10000mm(没有相应配合标准)之外,均采用标准

所列配合。其中基本尺寸至500mm中, '为常用配合,*为优先配合;

3. “自定义”查询涵盖所有公差,包括IT01、IT0等级的公差和cd、ef、

za等特殊公差;"

4. 图表显示公差带情况和极限间隙或极限过盈数值;

5. 快速显示查询结果,每一项改变都会自动更新结果。

公差配合确定方法

1、公差配合的类型分为三种:间隙配合(原称:动配合)、过渡配合、过盈配合(原称:静配合)
2、间隙配合——轴与孔之间有明显间隙的配合,轴可以在孔中转动
3、过盈配合——轴与孔之间没有间隙,轴与孔紧密的固联在一起,轴将不能单独转动
4、过渡配合——介于间隙配合与过盈配合之间的配合,有有可能出现间隙,有可能出现过盈,这样的配合可以作为精密定位的配合。
5、当轴需要在孔中转动的时候,都选择间隙配合,要求间隙比较大的时候选H11/c11(如:手摇机构),要求能转动,同时又要求间隙不太大就选择H9/d9(如:空转带轮与轴的配合),若还要精密的间隙配合就选择H8/f7(如:滑动轴承的配合)。
6、如果希望轴与孔固联在一起,要转动则一起转动,要承受载荷就一起承受载荷,可以选择过盈配合,小过盈量的配合可以传递比较小的力,施加较大的力就会让轴与孔发生转动,装配可以用木榔头敲击装配,配合类型H7/n6,大过盈量的配合可以专递较大的力,一般用压力机进行装配,或者用温差法进行装配,例如:火车轮的轮圈与轮毂的配合就是用温差法进行装配的过盈配合,配合类型H7/z6
7、需要精密定位,又需要能拆卸时,如滚动轴承内圈与轴的配合、外圈与孔的配合可以选择H7/js6,或者H7/k6

使用方法

1 下载完成后不要在压缩包内运行软件直接使用,先解压;

2 软件同时支持32位64位运行环境;

3 如果软件无法正常打开,请右键使用管理员模式运行。

更新日志

1、优化结构;

2、细化说明。
